Quand utiliser une cercleuse manuelle et son fonctionnement

Une cercleuse manuelle s’utilise lorsque le cerclage doit être tendu et fermé à la main. L’opérateur applique la tension avec un levier, sans batterie, câble ou air comprimé.

Le type de fermeture dépend de l’outil. La PPST-13/16 sertit une chape métallique sur le feuillard PP. Les A3, BO-51 et A4 réalisent une fermeture sans chape sur feuillard acier, donc sans consommable. Le tendeur pour feuillard textile et composite utilise une boucle métallique. Les chapes et boucles sont disponibles dans la sous-catégorie Chapes de cerclage.

Une cercleuse manuelle fonctionne partout où se trouve la charge : quai de chargement, cour ou chantier éloigné de la ligne principale d’emballage.

L’opérateur tend le feuillard en actionnant un levier. La tension dépend de la force et de la technique de l’utilisateur, donc elle peut varier d’une personne à l’autre, contrairement à un outil sur batterie ou pneumatique qui s’arrête à une tension réglée.

Le type de fermeture détermine les consommables à prévoir, comme les chapes ou boucles.

Les cercleuses manuelles sont adaptées lorsque peu de cerclages sont réalisés chaque jour. Si vous devez cercler de nombreux colis ou palettes par poste, l’opérateur risque de se fatiguer et la tension peut devenir irrégulière. Dans ce cas, un outil sur batterie assure une tension constante et réduit la fatigue.

Sur les modèles A3 et A4, deux leviers sont utilisés. D’abord, maintenez l’extrémité du feuillard et tirez-le fermement autour de la charge. Placez les deux couches de feuillard dans l’outil. Actionnez le levier de tension jusqu’à ce que le feuillard soit bien serré. Ensuite, poussez la poignée de fermeture pour réaliser le joint, puis ramenez-la en position initiale.

Les deux mains restent sur l’outil pendant l’utilisation. Une main actionne le levier de tension, l’autre tient la poignée de fermeture. Lors de la fermeture, la main sur le levier de tension absorbe la force. Pour finir, tenez l’extrémité coupée du feuillard, soulevez le basculeur et faites glisser l’outil sur le côté.

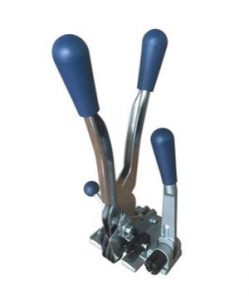

Cercleuse manuelle plastique pour feuillard PP : PPST-13/16

La PPST-13/16 est une cercleuse plastique manuelle pour feuillard PP. Elle tend le feuillard, sertit une chape métallique et coupe le feuillard. L’outil convient au feuillard PP de 12–13 mm ou 15–16 mm de large.

La fermeture s’effectue avec une chape métallique : utilisez des chapes de 13 mm pour le feuillard 12–13 mm et des chapes de 16 mm pour le feuillard 15–16 mm. Les chapes pour feuillard PP sont conditionnées par 1 000. Cet outil est utilisé pour le cerclage de cartons et de produits.

En tant qu’outil 3-en-1, la PPST-13/16 ne nécessite ni tendeur, ni sertisseuse, ni coupe séparés.

La chape doit correspondre à la largeur du feuillard. Si la chape est trop large ou trop étroite, la fermeture ne tiendra pas. Chaque joint nécessite une chape, il faut donc prévoir le nombre de chapes en fonction du nombre de cerclages à réaliser. Les chapes sont disponibles dans la sous-catégorie Chapes de cerclage.

Si vous souhaitez un ensemble complet, la sous-catégorie kits de cerclage propose des kits avec la PPST-13/16, du feuillard PP, des chapes et un dévidoir, pour disposer de tous les éléments nécessaires à l’emballage et au déplacement dans l’atelier.

La PPST-13/16 est conçue uniquement pour le feuillard PP, et non pour le feuillard PET.

Sur la PPST-13/16, la chape est placée avant la tension. Bloquez l’extrémité du feuillard sous la poignée de serrage, faites le tour de la charge et passez le feuillard dans l’outil, puis placez la chape sur le recouvrement. Actionnez la poignée de tension jusqu’à ce que le feuillard soit serré. Une pression sur la poignée sertit la chape et coupe le feuillard en un seul mouvement. Les deux kits PPST sont livrés avec du feuillard PP 12 x 0,8 mm ou 15,5 x 0,7 mm, adaptés aux deux largeurs de l’outil. Le couteau, le ressort du couteau et les mâchoires de sertissage sont des pièces détachées, donc en cas d’usure, seule la pièce concernée est à remplacer.

Feuillard, largeur et fermeture : vue d’ensemble des cercleuses manuelles

Le tableau ci-dessous récapitule chaque outil de cerclage manuel selon le type de feuillard, la largeur et le type de fermeture. Consultez la fiche produit pour les largeurs de feuillard des modèles BO-51 et A4.

Pour utiliser le tableau, commencez par repérer le matériau du feuillard utilisé : PP, acier, textile ou composite. Ensuite, vérifiez la colonne de largeur pour voir quel outil convient à votre feuillard. La colonne de fermeture indique si l’outil utilise une chape métallique, réalise une fermeture sans chape ou utilise une boucle métallique.

Options cercleuse manuelle feuillard acier sans chape : A3, BO-51 et A4

Les modèles A3, BO-51 et A4 sont des cercleuses manuelles feuillard acier sans chape. Ils réalisent une fermeture sans chape ni agrafe, donc aucun consommable à prévoir. L’A3 convient au feuillard acier de 13, 16 ou 19 mm de large et pour acier à résistance de 700–850 N/mm².

L’A4 est prévue pour feuillard acier de 0,55–0,75 mm d’épaisseur, avec une tension maximale d’environ 8 000 N et une résistance du joint de 80 à 85 % de la résistance du feuillard. Pour les modèles BO-51 et A4, vérifiez la largeur sur la fiche produit. L’A3 est une cercleuse manuelle feuillard acier pour charges plates comme palettes, ballots, caisses et boîtes.

Un joint sans agrafe est réalisé directement par l’outil, qui coupe et verrouille les deux couches de feuillard acier. Les modèles A3, BO-51 et A4 fonctionnent ainsi, ce qui permet de ne stocker que du feuillard acier.

Sur la A4, le guide-feuillard et le réglage d’épaisseur s’ajustent selon le feuillard utilisé. Il suffit ensuite d’avancer le levier de sertissage pour former le joint.

La BO-51 est un outil de cerclage manuel sans agrafe, réservé au feuillard acier. Il ne convient pas au feuillard plastique ou polyester : vérifiez toujours le type de feuillard avant utilisation. Lors du cerclage avec feuillard acier, portez systématiquement des gants et une protection oculaire, car les bords sont coupants et un feuillard tendu peut revenir brusquement lors de la coupe. Placez-vous sur le côté du feuillard pendant la tension et la coupe pour limiter les risques de blessure.

Pour contrôler visuellement un joint A3, la partie supérieure du feuillard doit s’accrocher de 1 à 1,5 mm, au maximum 2 mm, dans la partie inférieure, et être proprement cisaillée. La lame ne doit laisser aucune rayure sur le feuillard du dessous. Si le joint est trop peu profond et que le feuillard supérieur n’est pas cisaillé, le joint est trop faible. S’il est trop profond, le feuillard inférieur sera rayé. Dans les deux cas, retirez le feuillard du colis et réglez la profondeur de sertissage à l’aide de la clé six pans fournie avec la A3.

Le fabricant de la A3 précise que le feuillard acier à faible allongement à la rupture ne convient pas ; demandez donc l’allongement en plus de la résistance à la rupture lors de la commande. Sur la A4, réglez l’épaisseur du feuillard en tournant la plaque de réglage sur le côté de l’outil. L’écart entre la roue tendeuse et la mâchoire doit rester à 0,6 mm grâce à une vis de réglage et un contre-écrou. Si le feuillard glisse pendant l’utilisation, ce jeu fait partie des points à vérifier.

Cerclage manuel avec feuillard textile et composite

Le tendeur manuel pour feuillard textile (polyester) et composite (cordé) existe en trois tailles : 13–19 mm, 19–25 mm et une version pour feuillard jusqu’à 50 mm.

Le joint est réalisé à l’aide d’une boucle fil galvanisée. Le feuillard est passé dans la boucle puis tendu avec l’outil. Ce type de joint est utilisé pour le cerclage cordé.

Choisissez la taille du tendeur adaptée à la largeur de votre feuillard.

La boucle maintient le feuillard par la tension appliquée. La boucle fil doit correspondre à la largeur du feuillard, sinon le joint peut glisser. Les boucles fil sont dans la sous-catégorie Agrafes de cerclage ; vérifiez qu’une boucle adaptée à votre feuillard y figure.

Le feuillard textile et composite est souple, léger et ne rouille pas. La sous-catégorie Kits de cerclage palette comprend un kit avec un tendeur manuel pour feuillard composite 13–19 mm, du feuillard composite, des boucles fil et un chariot-dérouleur, pratique pour démarrer le cerclage manuel dans une nouvelle zone d’emballage.

Le tendeur manuel pour feuillard textile et composite fonctionne uniquement avec le feuillard textile (fibre polyester) et composite. Il n’est pas conçu pour le PP, le PET ou l’acier.

Le kit avec le tendeur 13–19 mm contient deux bobines de feuillard composite 16 mm de 600 m chacune, 1 000 boucles fil pour feuillard 16 mm et un chariot-dérouleur.

Le passe-feuillard palette B190

Le B190 est une tige flexible en fibre de 1 900 mm avec un clip en polyuréthane à l’extrémité. Le feuillard se fixe dans le clip, puis la tige est poussée sous la palette et ressort de l’autre côté. Il convient au feuillard PP, PET et autres jusqu’à 25 mm de large et 1,5 mm d’épaisseur.

L’opérateur reste debout lors de l’utilisation du B190, ce qui évite de se pencher ou de s’agenouiller à chaque palette. Cela compte lorsqu’on cercle de nombreuses palettes par jour. La tête courbée de l’outil glisse sur les traverses de la palette, évitant que le feuillard accroche ou coince en passant.

Le feuillard sort naturellement courbé de la bobine, donc si vous le poussez à la main sous une palette, il se déforme et accroche les traverses. Avec le B190, l’extrémité du feuillard reste dans le clip de la tige jusqu’à la sortie de l’autre côté.

Le B190 ne prend pas en charge les feuillards textile et composite les plus larges, alors que le plus grand tendeur manuel accepte jusqu’à 50 mm. Le B190 sert uniquement à passer le feuillard sous la palette. La tension et la fermeture se font ensuite avec l’outil adapté à ce feuillard, qu’il soit manuel, à batterie ou pneumatique.

Cercleuses manuelles ou outils motorisés

Les outils de cerclage manuel conviennent pour quelques cerclages par jour et dans les zones sans alimentation électrique ni air comprimé. La force de l’opérateur détermine la tension, donc celle-ci varie plus qu’avec les cercleuses électriques ou les modèles pneumatiques, qui s’arrêtent à une tension réglée.

Avant de choisir entre cercleuses manuelles et outils motorisés, comptez le nombre de cerclages réalisés chaque jour.

En l’absence de prise ou de réseau d’air, un outil manuel fonctionne quand même. Les outils à batterie fonctionnent aussi sans tuyau, mais les outils pneumatiques nécessitent une arrivée d’air, qui n’est pas toujours présente partout.

Le type de joint influe sur le coût d’utilisation. La PPST-13/16 utilise une agrafe par feuillard, donc il faut prévoir un stock d’agrafes. Les A3, BO-51 et A4 réalisent un joint sans agrafe sur feuillard acier, donc il n’y a pas d’agrafes à acheter ou à stocker. Le tendeur manuel pour feuillard textile et composite utilise une boucle fil par joint, autre consommable à prévoir.

Un outil manuel est aussi utile comme outil d’appoint pour des opérations ponctuelles hors de la ligne principale d’emballage. Un outil passe-feuillard pour palette est également disponible pour passer le feuillard sous la palette.

Pour le feuillard PP, comparez le mode de fermeture. Contrairement à la PPST-13/16, les outils à batterie pour feuillard PET et PP, couvrant 9 à 25 mm, soudent le feuillard par friction et ne nécessitent pas d’agrafes.

Aucun outil de cette catégorie ne tend ni ne ferme le feuillard PET ; le B190 sert uniquement à le passer sous la palette. Le feuillard PET se cercle avec les outils à batterie ou l’outil pneumatique pour feuillard PET. Pour le feuillard acier plus épais que ce que prend la A4, les outils à batterie et pneumatiques du site acceptent jusqu’à 1,2 mm d’épaisseur et ferment avec une agrafe ou un clip.

Pour de nombreux cerclages textile ou composite par jour, un tendeur à batterie accepte le feuillard de 16 à 40 mm et utilise le même joint à boucle fil que le tendeur manuel. Contrairement aux A3 et A4, plusieurs outils à batterie sont conçus pour une utilisation à une main.

Sécurité et entretien des outils de cerclage manuel

Lors de l’utilisation d’un outil de cerclage manuel, portez toujours des gants et une protection oculaire. Les bords du feuillard acier sont coupants. Placez-vous sur le côté du feuillard pendant la tension. Un feuillard tendu peut revenir brusquement lors de la coupe, donc coupez-le toujours latéralement avec une pince coupe-feuillard. Utilisez des protections d’angle sur les arêtes vives pour éviter d’endommager le feuillard et de vous blesser.

Pour assurer la longévité des outils de cerclage manuel, nettoyez et huilez régulièrement les parties mobiles. Une mâchoire usée ou sale peut laisser glisser le feuillard. Ne soulevez ni ne tirez jamais une charge par le feuillard.

Placez-vous toujours sur le côté du feuillard lors de la tension, jamais dans son axe. Si le feuillard casse ou glisse, il peut revenir avec force.

Coupez un feuillard tendu avec une pince coupe-feuillard, toujours de côté. En pratique, couper latéralement permet de garder les mains et le corps hors de la trajectoire du feuillard s’il claque.

Lorsque vous coupez un feuillard acier tendu, tenez fermement la partie supérieure, car la partie inférieure part en avant. Le manuel du fabricant de la A4 recommande des gants anti-coupure et une protection des yeux et du visage à chaque utilisation.

Gardez toujours les doigts éloignés de la roue tendeuse et ne mettez jamais la main entre le feuillard et le colis lorsque le feuillard est tendu. N’expédiez jamais une charge avec un joint mal formé. Si le joint n’est pas correct, retirez le feuillard et recommencez le cerclage.

En cas de feuillard très sale ou peint, nettoyez régulièrement le poinçon, les matrices, la mâchoire et la roue d’entraînement de la A3. Un soufflage à l’air comprimé suffit généralement, mais portez toujours une protection oculaire. Utilisez un dévidoir adapté au feuillard et rentrez l’extrémité dans le dévidoir à l’arrêt pour éviter que la bobine ne se déroule. Placez-vous sur un sol plat et stable avant de tendre, surtout sur une zone surélevée, car un feuillard qui casse peut déséquilibrer.

Quels sont les critères qui influencent le prix d’une cercleuse manuelle

Le prix d’une cercleuse manuelle dépend du type de feuillard utilisé, du type de joint réalisé et de la largeur de feuillard acceptée. Les outils sans agrafes n’ont pas besoin d’agrafes, tandis que les outils pour feuillard PP, textile ou composite utilisent des agrafes ou des boucles, qui représentent un coût d’utilisation. Le prix est indiqué sur chaque fiche produit.

Sur chaque fiche produit, vous pouvez utiliser le bouton Demander une offre pour obtenir un devis ou le bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

Les boucles en fil sont livrées en boîte : 1 000 par boîte pour feuillard de 16 mm et 19 mm, et 500 par boîte pour feuillard de 25 mm.

Calculez le coût d’utilisation par cerclage : le coût du feuillard utilisé autour du colis plus le recouvrement, ajouté à une agrafe ou une boucle si l’outil en nécessite une. Un outil manuel n’a ni batterie ni chargeur à remplacer. En plus du feuillard et des agrafes ou boucles, le coût d’utilisation comprend les pièces d’usure comme la lame de coupe.

Vérifications avant de commander un outil de cerclage manuel

Avant de commander, vérifiez le matériau, la largeur et l’épaisseur du feuillard. Les agrafes et boucles doivent correspondre à la largeur du feuillard. Les agrafes et boucles en fil sont dans la sous-catégorie Agrafes de cerclage ; vérifiez que la largeur de votre feuillard y figure.

Comptez le nombre de cerclages réalisés chaque jour. Si vous avez besoin d’un ensemble complet, la sous-catégorie kits de cerclage palette manuelle propose des kits avec le PPST-13/16 ou le tendeur manuel pour feuillard composite 13–19 mm. Vérifiez toujours que le kit comprend le bon feuillard et les éléments de fermeture adaptés.

Pour le feuillard acier, vérifiez aussi la résistance à la traction, car le modèle A3 est conçu pour du feuillard acier d’une résistance de 700–850 N/mm².

Choisissez le type de joint adapté à votre feuillard : le PPST-13/16 sertit une agrafe métallique sur le feuillard PP, les modèles A3, BO-51 et A4 réalisent un joint sans agrafe sur feuillard acier, et le tendeur manuel pour feuillard textile et composite utilise une boucle en fil.

Pour le cerclage de palettes, ajoutez l’outil passe-feuillard palette B190 pour passer le feuillard sous la palette sans s’agenouiller.

Mesurez le feuillard utilisé avant de commander. Utilisez une règle pour la largeur et un pied à coulisse pour l’épaisseur à plusieurs endroits, ou lisez les deux mesures sur l’étiquette de la bobine.

N’achetez pas d’agrafes acier pour les modèles A3, BO-51 ou A4. Les agrafes acier 16 x 40 mm pour cerclage manuel sont destinées à un tendeur manuel et à une pince de sertissage.

Choisissez le chariot-dérouleur en fonction du diamètre du mandrin de la bobine. Utilisez un chariot 405/406 mm pour bobines PET et PP, un chariot 200 mm pour bobines de corde et PP, un chariot 76 mm pour feuillard textile, et un chariot spécifique pour bobines acier. Le feuillard PP de la boutique est livré sur un mandrin de 406 mm.

Questions fréquentes sur les cercleuses manuelles

Une cercleuse sans agrafe nécessite-t-elle des agrafes ?

Non, une cercleuse sans agrafe comme les modèles A3, BO-51 ou A4 réalise un joint sur feuillard acier sans agrafe ni clip. Vous n’avez pas besoin d’acheter d’agrafes pour ces modèles.

Quelle cercleuse manuelle feuillard convient pour le feuillard PP ?

Le modèle PPST-13/16 est conçu pour le feuillard PP de 12–13 mm ou 15–16 mm de large. Il tend, sertit une agrafe métallique et coupe le feuillard avec un seul outil.

Comment assembler le feuillard textile ou composite avec un outil manuel ?

Le feuillard textile et composite est assemblé à l’aide d’une boucle en fil galvanisé. Le feuillard est passé dans la boucle puis tendu avec le tendeur manuel pour feuillard textile et composite.

Comment passer le feuillard sous une palette ?

Utilisez l’outil passe-feuillard palette B190. Insérez le feuillard dans la tête, poussez la tige sous la palette et récupérez-la de l’autre côté. L’opérateur reste debout.
