Fonctionnement des dérouleurs feuillard et critères de choix

Un dévidoir feuillard maintient la bobine, permet un déroulement contrôlé du feuillard et transporte l’outil ainsi que les chapes ou boucles jusqu’à la charge. Chaque dévidoirs cerclage industriel de cette catégorie est conçu pour un diamètre de mandrin et un type de feuillard précis.

Quatre chariots devidoir feuillard sont proposés ici : le dévidoir feuillard pet pp pour feuillard PET et PP sur mandrin 405/406 mm, le HC2 pour feuillard textile et PP sur mandrin 200 mm, le dévidoir feuillard textile pour feuillard textile sur mandrin 76 mm, et le HS5 pour feuillard acier enroulé à plat. Le diamètre du mandrin de votre bobine détermine le choix du chariot.

Le premier critère à vérifier est le diamètre du mandrin de votre bobine. Par exemple, une bobine sur mandrin 406 mm ne rentre pas sur un chariot prévu pour un mandrin 200 mm ou 76 mm. De même, une bobine avec mandrin 76 mm est trop petite pour les supports plus grands. Il faut toujours adapter le diamètre du mandrin avant de regarder les autres caractéristiques.

En pratique, le chariot se déplace directement jusqu’à la palette ou la charge. Ainsi, la bobine et l’outil sont transportés ensemble, sans devoir déplacer des charges lourdes vers une zone de cerclage séparée.

Avec un chariot devidoir feuillard, la bobine reste hors du sol, à l’abri de la saleté et de l’humidité. Ceci est important car la page produit d’un appareil de cerclage à batterie précise qu’un feuillard taché d’eau, d’huile ou d’autres liquides ne doit pas être utilisé dans l’outil.

Le HC2 accepte tout feuillard textile, composite ou plastique, à condition que la bobine ait un mandrin de 200 mm. La page produit indique le diamètre du mandrin comme seule condition.

Chariot dérouleur feuillard pour PET et PP

Le dévidoir feuillard pet pp est conçu pour feuillard PET et PP de 10 à 19 mm de large sur mandrin 405/406 mm. Il supporte des bobines jusqu’à 50 kg et possède une boîte à outils 370 × 200 × 100 mm pour l’outil et les chapes. Le feuillard PET de la boutique est proposé en largeurs 12, 15,5, 19, 25 ou 32 mm sur mandrin 406 mm, et le feuillard PP en 12 ou 15,5 mm sur mandrin 406 mm.

Le feuillard PET de 25 et 32 mm de large dépasse la plage de 10 à 19 mm du dévidoir feuillard pet pp. Seul le feuillard PET et PP jusqu’à 19 mm de large sur mandrin 406 mm convient à ce chariot devidoir feuillard. Parmi les autres chariots, seul le HC2 accepte le feuillard plastique : feuillard PP sur mandrin 200 mm.

Le feuillard PET et PP, ainsi que les outils adaptés, sont proposés dans la rubrique cerclage plastique de la boutique.

La boîte à outils du dévidoir feuillard pet pp est conçue pour transporter un appareil de cerclage à batterie ou manuel avec les chapes. Ainsi, tout le poste de cerclage se déplace en une seule unité.

Le feuillard PP vendu ici est sur mandrin 406 mm, il convient donc au dévidoir feuillard pet pp. Le feuillard PP sur mandrin 200 mm, adapté au HC2, n’est pas proposé. Si vous utilisez à la fois du feuillard PET et PP dans votre entrepôt, le même chariot peut servir pour les deux, à condition que le feuillard fasse 10 à 19 mm de large et soit sur mandrin 406 mm.

La durée d’utilisation d’une bobine sur le chariot dépend de la longueur de la bobine. Les bobines de feuillard PET de la boutique contiennent 2 500 m pour 12 x 0,6 mm, 1 750 m pour 15,5 x 0,7 mm, 1 250 m pour 15,5 x 0,9 mm et 1 000 m pour 19 x 1,0 mm. Les bobines de feuillard PP contiennent 3 000 m pour 12 x 0,55 mm et 2 000 m pour 12 x 0,8 mm ou 15,5 x 0,7 mm.

Comparer les chariots dévidoirs feuillard en un seul tableau

Le tableau ci-dessous présente les quatre chariots dévidoirs feuillard selon le type de feuillard, le diamètre du mandrin, la largeur, la capacité de charge et le rangement des outils. Utilisez-le pour vérifier quel chariot convient à vos bobines.

Pour utiliser le tableau, commencez par repérer le diamètre du mandrin de votre bobine. C’est l’étape la plus importante, chaque chariot étant conçu pour un mandrin précis. Ensuite, vérifiez le type de feuillard et sa largeur. Seul le dévidoir feuillard pet pp indique une plage de largeur ; pour le HC2 et le chariot textile, vérifiez le mandrin et la charge, et pour le HS5, dont la page ne précise pas le diamètre, la charge. Enfin, comparez le poids de votre bobine pleine à la capacité du chariot pour garantir la sécurité.

Dérouleurs feuillard pour textile et feuillard textile

Le HC2 est un chariot devidoir feuillard pour feuillard textile (composite) et PP sur mandrin 200 mm. Il supporte jusqu’à 50 kg, dispose d’un frein pour bloquer la bobine à l’arrêt et d’un plateau 370 × 200 × 100 mm. Le dévidoir feuillard textile est destiné au feuillard textile sur mandrin 76 mm et supporte jusqu’à 20 kg. Il possède un châssis acier et une boîte à outils pour tendeur et boucles.

Le feuillard composite cordé proposé sur ce site, en largeurs de 13, 16, 19, 25 ou 32 mm, est livré sur une mandrin de 200 mm, tandis que le feuillard textile, en 16 ou 19 mm de large, est sur une mandrin de 76 mm. Les pages produits du HC2 et du chariot pour feuillard textile n’indiquent pas la plage de largeur du feuillard. Pour le feuillard composite cordé, choisissez le modèle HC2 en fonction du diamètre de la mandrin.

Le bac à outils du HC2, de 370 × 200 × 100 mm, offre l’espace nécessaire pour un tendeur et un stock de boucles ou de chapes, afin d’éviter de quitter la palette pour aller les chercher.

Une bobine de 76 mm ne rentre pas sur le HC2, et une bobine de 200 mm ne rentre pas sur le chariot pour feuillard textile.

Le feuillard composite cordé et textile, ainsi que les boucles et tendeurs adaptés, sont disponibles dans la rubrique feuillard composite cordé du site. Par exemple, si vous installez une ligne de conditionnement utilisant à la fois du feuillard cordé et textile, il vous faudra un HC2 pour le feuillard cordé et un chariot pour feuillard textile pour le feuillard textile.

Selon nos données, une boîte de deux bobines de feuillard cordé pèse environ 20 kg, donc une seule bobine reste largement en dessous de la charge maximale de 50 kg que le HC2 peut supporter. Pour le feuillard cordé, c’est donc le diamètre de la mandrin de 200 mm qui est déterminant, et non le poids.

Une boîte de deux rouleaux de feuillard textile pèse 16 kg selon nos données, donc un rouleau reste bien en dessous des 20 kg que le chariot pour feuillard textile peut transporter.

Cerclage acier et chariot dévidoir pour feuillard acier

Le HS5 est un chariot dévidoir feuillard conçu pour le feuillard acier enroulé en ruban. Il supporte jusqu’à 50 kg et est équipé de roues et d’une poignée. Ce chariot maintient la bobine et permet un déroulement contrôlé du feuillard, ce qui est essentiel pour le cerclage acier.

La fiche produit du HS5 n’indique ni le diamètre de la mandrin ni les largeurs de feuillard acceptées.

Pour le HS5, le critère principal à vérifier est donc le poids. Le feuillard acier vendu sur ce site est conditionné en bobines de 25 kg, ce qui reste bien en dessous de la capacité de charge de 50 kg du HS5.

Dérouler une bobine d’acier à la main peut être dangereux, car la bobine peut se détendre brusquement et s’emmêler, et les bords du feuillard sont coupants. Sur un dérouleur feuillard acier comme le HS5, la bobine est maintenue et le feuillard se déroule de façon contrôlée. Tirez toujours uniquement la longueur nécessaire et coupez-la avec une cisaille à feuillard. Le port de gants est recommandé lors de la manipulation du feuillard acier. Le feuillard acier, les chapes et les outils adaptés sont disponibles dans la rubrique cerclage acier du site.

Retirez les bandes de maintien d’une nouvelle bobine d’acier uniquement une fois celle-ci installée sur le HS5. Si vous les retirez avant de placer la bobine sur le chariot, elle risque de se détendre brusquement, de s’emmêler et ses bords sont coupants.

Pour un feuillard acier acheté ailleurs, vérifiez que la bobine est enroulée en ruban, car le HS5 est conçu pour ce type d’enroulement.

Choisir le bon chariot dévidoir feuillard pour votre bobine

Le diamètre intérieur de la mandrin de votre bobine de feuillard détermine le choix du chariot dévidoir feuillard. Un chariot n’accepte que les bobines correspondant à son diamètre de mandrin ; une bobine d’un autre diamètre nécessite un autre chariot.

Commencez par mesurer le diamètre intérieur de la mandrin de votre bobine ; vérifiez ensuite la matière et la largeur du feuillard.

Ensuite, contrôlez le poids d’une bobine pleine. Le chariot dévidoir PET/PP, le HC2 et le HS5 supportent chacun jusqu’à 50 kg. Le chariot pour feuillard textile accepte jusqu’à 20 kg.

Chaque chariot est conçu pour un seul type de bobine. Si vos bobines ont des mandrins différents, par exemple du feuillard PET sur une mandrin de 406 mm et du feuillard cordé sur une mandrin de 200 mm, il vous faudra un chariot pour chaque type.

Avant de choisir un chariot, lisez l’étiquette de la bobine. Elle indique la largeur et l’épaisseur du feuillard, le diamètre de la mandrin et le nombre de mètres. Le diamètre de la mandrin et la largeur déterminent le choix du chariot, tandis que le nombre de mètres vous renseigne sur l’autonomie de la bobine. Par exemple, une bobine de feuillard PET indiquée 15,5 x 0,7 mm, mandrin 406 mm, 1 750 m, convient au chariot dévidoir PET/PP.

Pour mesurer la mandrin, utilisez un mètre ruban en travers du trou d’une mandrin vide, d’un bord intérieur à l’autre. Les trois diamètres de mandrin de cette catégorie, 406 mm, 200 mm et 76 mm, sont faciles à distinguer.

Utilisation du chariot dévidoir feuillard au poste de cerclage

Un chariot dévidoir feuillard maintient la bobine pour éviter qu’elle ne roule ou ne se détende brusquement. Vous tirez uniquement la longueur de feuillard nécessaire et la coupez avec une cisaille à feuillard. Le HC2 est équipé d’un frein qui bloque la bobine dès que l’on cesse de tirer, évitant ainsi que le feuillard ne se déroule en boucles.

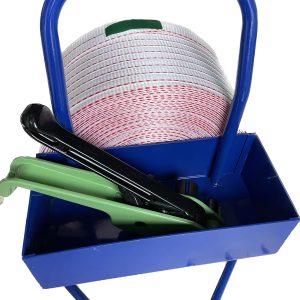

Le chariot dévidoir PET/PP et le HC2 disposent d’un bac ou d’un plateau à outils de 370 × 200 × 100 mm. Le chariot pour feuillard textile possède également un compartiment pour le tendeur et les boucles. Gardez le chariot dévidoir feuillard et le feuillard à l’intérieur, au sec.

Pour utiliser un chariot au poste de cerclage, amenez-le directement à la palette ou au colis à cercler. Tirez le feuillard dans le sens de sortie de la bobine, ce qui limite les risques d’emmêlement et assure un déroulement régulier.

Sur le HC2, le frein bloque la bobine dès que l’on arrête de tirer le feuillard. À mesure que la bobine se vide et s’allège, vérifiez que le frein la maintient toujours bien. Si ce n’est plus le cas, le feuillard risque de se dérouler en boucles, ce qui ralentit le travail et génère des pertes.

Rangez l’outil, les chapes ou boucles et une cisaille à feuillard dans le bac ou le plateau du chariot. Ainsi, tout le nécessaire est à portée de main au poste de cerclage, sans avoir à quitter la palette.

Lorsque vous installez une nouvelle bobine sur le support, veillez à ce que le feuillard sorte dans le même sens que la précédente. Cela garantit un déroulement droit vers la charge, sans torsion.

Tirez toujours le feuillard de la bobine vers la charge en ligne droite, jamais autour d’une roue ou du cadre, où il risquerait de frotter et de se vriller. Après la coupe, placez les extrémités dans une boîte ou sur le chariot, et non au sol, pour éviter tout risque de chute.

Ce qui influence le prix d’un chariot dévidoir feuillard

Le prix d’un chariot dévidoir feuillard dépend du type de bobine pour lequel il est conçu, de la charge qu’il peut supporter et des équipements comme un bac à outils, un plateau ou un frein. Le feuillard constitue le coût d’utilisation. Chaque kit de cerclage comprend un chariot adapté à son feuillard. Le prix est affiché sur chaque fiche produit.

Sur les fiches produits, vous trouverez un bouton Demander une offre pour obtenir un devis, par exemple pour un chariot avec feuillard, ainsi qu’un bouton Ajouter à la demande qui permet de regrouper plusieurs produits dans une seule demande.

Les kits batterie, pneumatique et PPST sont livrés avec un chariot dévidoir pour feuillard PET/PP, tandis que le kit de cerclage cordé comprend un chariot dévidoir pour feuillard composite.

Vérifications avant de commander un chariot dévidoir feuillard

Avant de commander un chariot dévidoir feuillard, vérifiez le diamètre de la mandrin de vos bobines. La taille de la mandrin doit correspondre au chariot. Par exemple, le feuillard PET et PP de ce site est sur une mandrin de 406 mm, le feuillard cordé sur une mandrin de 200 mm, et le feuillard textile sur une mandrin de 76 mm. Un chariot n’accepte qu’une seule taille de mandrin.

Vérifiez la largeur du feuillard indiquée : 10–19 mm pour le chariot dévidoir PET/PP. Contrôlez aussi le poids d’une bobine pleine : le chariot PET/PP, le HC2 et le HS5 supportent jusqu’à 50 kg, le chariot textile jusqu’à 20 kg. Pensez aux outils, chapes ou boucles qui accompagnent le chariot.

Avant de prévoir de transporter votre outil de cerclage sur le chariot, mesurez-le pour vérifier qu’il rentre. Le bac du chariot PET/PP et le plateau du HC2 font tous deux 370 x 200 x 100 mm.

Comptez le nombre de postes de cerclage utilisés simultanément dans votre entrepôt ou atelier. Chaque poste nécessite son propre chariot, même si le même feuillard est utilisé.

Questions sur les chariots dévidoirs feuillard

Quel chariot dévidoir feuillard convient pour une mandrin de 406 mm ?

Le chariot dévidoir PET/PP est conçu pour les bobines de feuillard PET et PP avec un mandrin de 405/406 mm. Il accepte du feuillard de 10 à 19 mm de large et supporte jusqu’à 50 kg.

Quel chariot dévidoir feuillard convient au feuillard textile cordé ?

Le chariot dévidoir HC2 est destiné au feuillard textile cordé (composite) sur mandrin de 200 mm. Il supporte jusqu’à 50 kg et dispose d’un frein ainsi que d’un plateau porte-outils.

Quel poids de bobine un chariot dévidoir feuillard peut-il supporter ?

Le chariot dévidoir PET/PP, le HC2 et le HS5 supportent chacun jusqu’à 50 kg. Le chariot pour feuillard textile accepte jusqu’à 20 kg.

Quel chariot dévidoir feuillard est adapté au feuillard acier ?

Le HS5 est le chariot dévidoir feuillard pour feuillard acier enroulé en ruban. Il supporte jusqu’à 50 kg et permet un déroulement maîtrisé ; sa fiche produit ne précise ni le diamètre du mandrin ni les largeurs de feuillard.
