Fonctionnement d’une nacelle à ciseaux électrique

Une nacelle à ciseaux électrique se déplace et s’élève grâce à une batterie, sans moteur thermique. L’opérateur conduit et élève la nacelle depuis la plateforme, ce qui permet de suivre le travail en hauteur, à faible vitesse.

Les bras à ciseaux sous la plateforme se déploient verticalement, maintenant la plateforme au-dessus du châssis. La hauteur de travail correspond à la hauteur de la plateforme plus environ 2 m, soit la portée d’une personne debout : 7,8 m sur la Nacelle élévatrice AS-X6 et 12 m sur la Nacelle ciseaux 12m AS-X1012.

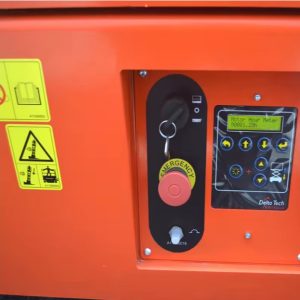

Le boîtier de commande sur la plateforme permet de conduire, diriger et élever la nacelle sans quitter la plateforme. Le poste de commande au sol, situé sur le châssis, sert à monter et descendre la plateforme depuis le bas et à effectuer les vérifications en début de poste.

Comme la plateforme s’élève à la verticale, il faut placer le châssis directement sous la zone de travail avant de monter. Pour travailler le long d’une rangée de luminaires ou d’étagères, positionnez la machine à une extrémité, élevez la plateforme et déplacez-vous d’un point à l’autre sans redescendre entre chaque intervention. Avec la plateforme levée, la nacelle roule à 0,8 km/h maximum. Le travail s’interrompt pendant le déplacement, et la machine ne se déplace que sur un sol ferme, plat et vérifié.

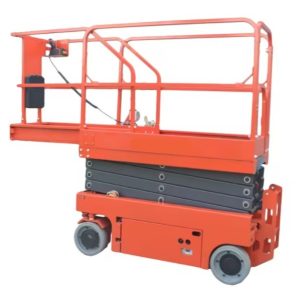

Le plateau d’extension coulisse à l’extrémité de la plateforme, offrant 0,9 m supplémentaire sur l’AS-X6 et 1,0 m sur l’AS-X1012. Ceci est utile pour atteindre au-dessus d’obstacles comme des convoyeurs ou des équipements fixes.

L’entraînement par batterie ne produit ni gaz d’échappement ni bruit important, ce qui permet d’utiliser la nacelle dans des halls et entrepôts occupés, même lorsque d’autres travaux se poursuivent à proximité.

AS-X6 ou AS-X1012 : choisir une plateforme à ciseaux

Si vous recherchez une nacelle à ciseaux 8m, l’AS-X6 s’en rapproche le plus : hauteur de travail 7,8 m, capacité nominale 230 kg, deux personnes sur la plateforme, usage intérieur uniquement. L’AS-X1012 est la nacelle ciseaux 12m pour l’intérieur et l’extérieur, avec une capacité nominale de 320 kg, deux personnes en intérieur et une en extérieur.

Choisissez la plateforme à ciseaux selon la hauteur de travail nécessaire, la charge à lever et l’espace de passage. La longueur est importante pour les monte-charges et les angles serrés : l’AS-X6 mesure 1,84 m de long, l’AS-X1012 2,40 m.

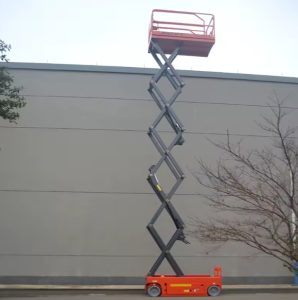

La principale différence entre les deux modèles est la hauteur atteinte. La plateforme de l’AS-X6 monte à 5,8 m, permettant de travailler jusqu’à environ 7,8 m, par exemple pour installer des luminaires ou entretenir des rayonnages dans un hall à plafond bas. Celle de l’AS-X1012 monte à 10 m, pour des travaux jusqu’à 12 m dans de grands entrepôts ou sur des façades.

La taille de la plateforme compte aussi au quotidien. L’AS-X6 offre une plateforme de 1,65 × 0,76 m, adaptée à deux personnes et leurs outils pour la plupart des tâches en intérieur. L’AS-X1012 dispose d’une plateforme plus grande de 2,25 × 1,15 m, permettant à deux personnes de travailler côte à côte avec plus de matériel à portée de main. Cet espace supplémentaire facilite l’installation de tuyaux longs ou la manutention de pièces volumineuses, car il réduit les allers-retours.

La largeur de la machine détermine ses accès possibles. L’AS-X6 fait 0,76 m de large, ce qui lui permet de passer la plupart des portes et allées étroites, pratique dans les bâtiments anciens ou les zones de stockage exigües ; mesurez le passage libre, et non la porte elle-même. L’AS-X1012 mesure 1,15 m de large et nécessite des passages plus larges. Seule l’AS-X1012 est homologuée pour l’extérieur. Repliée, elle roule jusqu’à 3,2 km/h contre 4,0 km/h pour l’AS-X6, ce qui compte si la nacelle traverse plusieurs fois un grand hall par jour.

AS-X6 et AS-X1012 : tableau comparatif

Le tableau ci-dessous compare les principales caractéristiques techniques des nacelles à ciseaux AS-X6 et AS-X1012. Vous y trouverez la hauteur de travail, la taille de la plateforme, la capacité nominale, les vitesses de déplacement et les usages possibles pour chaque modèle.

Pour utiliser le tableau comparatif, commencez par la hauteur de travail requise. Ensuite, vérifiez si un usage extérieur est nécessaire, car seule l’AS-X1012 y est autorisée. Comparez ensuite la largeur et la longueur de chaque machine avec vos portes, allées et monte-charges. Enfin, confrontez la capacité nominale au poids total des personnes, outils et matériaux à embarquer.

Nacelle à ciseaux d’intérieur ou usage extérieur : les limites

L’AS-X6 est réservée à l’intérieur, avec deux personnes sur la plateforme. La Nacelle ciseaux 12m AS-X1012 peut aussi être utilisée à l’extérieur, avec une seule personne sur la plateforme. Les deux modèles nécessitent un sol ferme et plat : pente maximale de travail 3° dans le sens de la marche et 1,5° latéralement, donc une cour ou un parking apparemment plat peut rester trop incliné sur le côté.

En extérieur avec l’AS-X1012, vérifiez le vent avant de lever la plateforme : elle ne doit pas être élevée si le vent risque de dépasser 12,5 m/s, la vitesse maximale pour laquelle le fabricant garantit la stabilité. Le vent en hauteur est souvent plus fort qu’au sol et les rafales arrivent soudainement, donc consultez la météo avec une marge de sécurité et abaissez la plateforme dès que le vent se lève.

Un sol ferme est indispensable pour utiliser la plateforme à l’extérieur en toute sécurité. Les surfaces comme la terre meuble, le gravier non compacté ou l’herbe peuvent céder sous une roue, ce qui risque de provoquer un basculement. Sur tout type de sol, l’alarme d’inclinaison signale qu’il faut abaisser la plateforme et déplacer la nacelle sur un terrain plat.

En intérieur, vérifiez la présence de caniveaux, de gaines de câbles ou de fosses ouvertes sur le trajet et à l’endroit de travail avant de lever la plateforme. Interdisez l’accès sous la plateforme levée aux personnes et aux chariots élévateurs, en installant des barrières si la zone est fréquentée.

En extérieur, la force latérale que les personnes sur la plateforme peuvent exercer est limitée à la moitié de la valeur autorisée en intérieur. L’utilisation d’outils pour tirer ou pousser en hauteur est donc plus restreinte dehors. La AS-X6 est conçue uniquement pour l’intérieur : même un travail bref à l’extérieur, par temps calme, n’est pas autorisé.

Nacelle à ciseaux ou autre type de plateforme élévatrice

Une nacelle à ciseaux élève une grande plateforme verticalement, idéale pour travailler au plafond, sur l’éclairage, les rayonnages, les installations ou les façades, lorsque la nacelle peut se placer sous la zone d’intervention. La plateforme accueille deux personnes avec leurs outils, ce qu’une échelle ou une nacelle à mât pour une seule personne ne permet pas.

Pour des travaux en intérieur ou en extérieur nécessitant une plateforme stable et spacieuse, et lorsque la nacelle peut se positionner sous la zone de travail, la nacelle à ciseaux est le choix pratique.

Une nacelle à bras articulé est conçue pour atteindre des zones au-dessus d’obstacles, comme des machines ou des rayonnages, mais son panier est plus petit et supporte généralement moins de poids qu’une plateforme à ciseaux. Pour accéder à un luminaire situé au-dessus de machines que la nacelle ne peut pas franchir, la nacelle à bras permet de passer par-dessus. La nacelle à ciseaux transporte deux personnes avec leur matériel sur une grande plateforme, ce qui convient aux tâches nécessitant plus d’espace ou un travail en binôme.

La nacelle à mât est prévue pour les espaces très exigus où une seule personne doit intervenir. Son encombrement est plus réduit que celui d’une nacelle à ciseaux, ce qui lui permet de passer entre des rayonnages ou dans des couloirs étroits. Cependant, la plateforme est petite et ne prend qu’une personne avec des outils légers. Si votre tâche nécessite plusieurs personnes ou du matériel plus lourd, il faut une nacelle à ciseaux ou un autre type de plateforme.

L’échafaudage s’utilise pour des travaux longs au même endroit, comme la peinture ou des réparations sur plusieurs jours. Son montage et démontage prennent du temps, ce qui se justifie si l’intervention reste localisée. La nacelle à ciseaux se déplace beaucoup plus vite : une fois une zone terminée, il suffit de rouler jusqu’à la suivante en quelques minutes, sans rien démonter. Par exemple, dans un entrepôt où l’on remplace l’éclairage le long d’une allée, la nacelle à ciseaux fait gagner beaucoup de temps par rapport à l’échafaudage.

L’échelle convient pour des tâches courtes à faible hauteur, mais pour des travaux plus longs ou impliquant des outils et du matériel, une plateforme avec garde-corps est plus sûre et plus pratique. Sur une plateforme de nacelle à ciseaux, vous disposez d’une surface stable et pouvez garder les deux mains libres. Par exemple, la pose d’une goulotte de câbles en hauteur est bien plus simple et sûre depuis une plateforme que depuis une échelle.

Hauteur de travail, dimensions de la plateforme et limites de charge

Commencez par le point le plus haut à atteindre : la plateforme doit pouvoir monter à environ 2 m en dessous, avec une marge supplémentaire pour faciliter le travail. En intérieur, vérifiez aussi la hauteur sous plafond : les personnes sur la plateforme levée doivent passer sous les poutres, tuyaux et luminaires, et la plateforme ne doit jamais être levée contre un obstacle au-dessus.

La capacité nominale est la charge maximale autorisée sur la plateforme : personnes, outils et matériel compris. En extérieur, moins de personnes peuvent monter sur la plateforme qu’en intérieur, et la plateforme ne doit pas être levée si le vent risque de dépasser la vitesse maximale autorisée.

Par exemple, pour remplacer des luminaires à 7 m, il vous faut une hauteur de plateforme d’environ 5 m. La AS-X6, avec sa plateforme à 5,8 m, permet d’atteindre cette hauteur avec une marge de sécurité et de confort. Si vos luminaires sont à 11 m, il vous faut une plateforme à environ 9 m, ce que seule la AS-X1012, avec sa plateforme à 10 m, peut offrir.

La charge totale sur la plateforme augmente vite. Deux personnes de 90 kg chacune, plus 40 kg d’outils, atteignent déjà 220 kg. Cela reste dans la limite de 230 kg de la AS-X6, mais il ne reste presque plus de marge pour du matériel. Si vous devez monter du matériel supplémentaire pour l’installation, la AS-X1012 et sa capacité de 320 kg sont à privilégier.

La rallonge de plateforme sur les deux modèles est limitée à 120 kg maximum. Cela signifie que le matériel ou l’équipement lourd doit rester sur la plateforme principale, pas sur la rallonge. Par exemple, pour installer un luminaire au-dessus d’un convoyeur, seuls des outils et du matériel légers doivent être posés sur la rallonge afin d’éviter toute surcharge.

Batteries et performances de déplacement

La AS-X6 fonctionne avec six batteries de 4 V et la AS-X1012 avec quatre batteries de 6 V, toutes deux en 24 V et 200 Ah. La AS-X6 roule jusqu’à 4,0 km/h plateforme repliée et 0,8 km/h plateforme levée. La AS-X1012 atteint 3,2 km/h repliée et 0,8 km/h levée.

Plateforme repliée, les deux modèles franchissent des pentes jusqu’à 25 %. Les batteries se rechargent sur une prise secteur entre deux utilisations.

Rechargez les batteries après chaque poste et laissez le cycle de charge se terminer avant de réutiliser la nacelle. Des batteries laissées déchargées perdent de la capacité avec le temps, ce qui réduit leur durée de vie. Prévoyez la recharge dans un endroit sec, ventilé, près d’une prise, à l’écart du passage et des autres équipements. Cela garantit la sécurité de la charge et évite que les câbles ne deviennent un risque de chute.

Déplacez-vous entre les zones de travail avec la plateforme abaissée ; la vitesse plateforme levée ne sert qu’aux petits déplacements le long d’une allée, sur un sol ferme et plat. Une rampe franchie plateforme repliée n’est jamais un endroit pour lever la plateforme. Avant le premier déplacement, vérifiez la pente des rampes et l’état du sol sur le trajet, y compris les seuils et les passages de câbles.

Accès au bâtiment et contraintes du site

Avant de commander une nacelle à ciseaux, vérifiez la largeur des portes et des allées sur le trajet jusqu’à la zone de travail. Le sol doit supporter la nacelle et sa charge, en particulier sur une mezzanine, une rampe ou un vieux plancher.

Vérifiez le trajet pour repérer les seuils, rampes et sols irréguliers, ainsi que la hauteur des portes et passages : rails repliés, les deux modèles mesurent 1,84 m de haut.

Le poids de la nacelle et de sa charge repose sur quatre roues. Sur une mezzanine ou un vieux plancher, demandez au responsable du bâtiment la charge admissible et comparez-la au poids total de la nacelle chargée avant de la déplacer. Si la nacelle doit emprunter un monte-charge, vérifiez la capacité de l’ascenseur et la taille de ses portes.

Prévoyez comment la nacelle sera déchargée du camion et introduite dans le bâtiment : elle ne peut pas franchir de marches, et toute rampe empruntée doit rester dans la limite d’inclinaison autorisée, avec la plateforme abaissée. Déterminez aussi où stationner la nacelle entre deux utilisations, à l’écart du passage.

Quels critères influencent le prix d’une nacelle à ciseaux

Le prix d’une nacelle à ciseaux dépend de la hauteur de travail, de la capacité nominale, de la taille de la plateforme et de l’homologation pour l’intérieur ou l’extérieur. La AS-X1012 atteint une hauteur supérieure et supporte une charge plus importante que la AS-X6, ce qui se reflète dans son prix. Pour des travaux en intérieur jusqu’à environ 7,8 m, la AS-X6 assure le même service dans un encombrement réduit ; au-delà ou en extérieur, seule la AS-X1012 convient parmi ces deux modèles.

Le prix actuel de chaque nacelle à ciseaux en vente ici figure sur sa fiche produit ci-dessus. Avant d’acheter une nacelle à ciseaux, comparez la hauteur de travail et la charge nécessaire avec le tableau ci-dessus. Les deux modèles bénéficient d’une garantie de 12 mois.

Les principaux coûts d’utilisation sont l’électricité pour la recharge et, à terme, le remplacement des batteries. Les batteries sont la pièce d’usure principale sur une nacelle électrique et devront être changées après une certaine période, selon la fréquence des cycles de charge et de décharge.

Les élévateurs qui transportent des personnes doivent être inspectés régulièrement par une personne compétente, conformément à la réglementation nationale. Ces contrôles sont indispensables pour garantir la sécurité et la disponibilité de la machine. Le coût et la planification de ces inspections doivent être pris en compte lors de l’intégration d’une nacelle à ciseaux sur votre site.

Pour demander un devis, utilisez le bouton Obtenir une offre sur la fiche produit. Si vous souhaitez un devis pour plusieurs produits, le bouton Ajouter à la demande permet de les regrouper dans une seule demande.

Formation des opérateurs et contrôle

Toute personne utilisant une nacelle à ciseaux doit avoir reçu une formation sur la machine et avoir lu le manuel avant la première utilisation. Un contrôle avant chaque prise de poste est effectué pour vérifier toutes les fonctions et les dispositifs de sécurité.

Le contrôle en début de poste porte sur les deux postes de commande et leurs arrêts d’urgence, les pneus, les garde-corps et la porte, le niveau de charge de la batterie, les fuites, les alarmes et les protections anti-nid-de-poule. Une batterie faible doit être rechargée et une alarme défectueuse réparée avant toute utilisation.

La formation inclut l’utilisation des commandes, les limites de charge, de vent et de pente, ainsi que la procédure de descente d’urgence depuis le sol. Il est recommandé qu’une seconde personne au sol sache utiliser la descente d’urgence. Tenez un court registre des contrôles quotidiens et des éventuels défauts constatés, afin que les réparations ne soient pas oubliées et que la nacelle reste en bon état de fonctionnement.

Points à vérifier avant de commander une nacelle à ciseaux

Avant de commander, mesurez le point le plus haut à atteindre, la hauteur des poutres, tuyaux et luminaires à proximité, la largeur et la hauteur de toutes les portes sur le trajet, la largeur des allées, la pente et la nature du sol, et décidez si la nacelle sera utilisée en intérieur ou en extérieur. Par exemple, une porte avec une ouverture libre de 0,9 m laisse passer la AS-X6 sans difficulté, tandis que la AS-X1012 nécessite une ouverture supérieure à 1,15 m.

Le tableau comparatif ci-dessus indique ensuite laquelle des deux plateformes à ciseaux correspond à la hauteur, à la charge et à l’environnement de travail requis.

Décrivez le travail dans votre demande : combien de personnes seront sur la plateforme, quels outils et quelle quantité de matériel elles devront emporter, combien de temps elles resteront en hauteur et à quelle fréquence la nacelle devra être déplacée. Par exemple, si deux personnes doivent poser des chemins de câbles sur une longue distance, une plateforme plus grande permet de gagner du temps. Précisez également si la nacelle reste dans un même bâtiment ou doit être transportée entre plusieurs sites, car cela implique un transport par camion.

Si vous prévoyez d’utiliser la nacelle à l’extérieur, vérifiez l’exposition au vent de la zone. Prévoyez l’emplacement de la prise de recharge et l’endroit où la nacelle sera stationnée la nuit, à l’écart des autres équipements. Décidez à l’avance qui sera formé à la conduite et au contrôle quotidien de la machine.

Systèmes de sécurité et règles d’utilisation

Les deux nacelles à ciseaux sont équipées de systèmes de sécurité : protections anti-nid-de-poule qui se déploient lors de la montée de la plateforme, alarme d’inclinaison, alarme de descente, descente d’urgence depuis le sol et bras de sécurité pour bloquer les ciseaux avant toute intervention sous la plateforme levée.

La machine n’est pas une grue. Il est interdit de placer des échelles ou des échafaudages sur la plateforme. La force manuelle latérale maximale autorisée depuis la plateforme est de 400 N en intérieur, et de 200 N en extérieur pour la AS-X1012.

Les protections anti-nid-de-poule se déploient lorsque la plateforme monte et ferment la majeure partie de l’espace sous le châssis. Si une roue tombe dans un trou peu profond ou franchit une petite marche, la protection touche le sol et limite l’inclinaison de la machine. Elles réduisent les conséquences d’un trou non repéré ; elles ne justifient pas de rouler volontairement dessus.

L’alarme d’inclinaison retentit si le châssis est sur une pente trop forte. Dès que l’alarme se déclenche, abaissez la plateforme et déplacez la nacelle sur un sol plat avant de poursuivre le travail. L’alarme de descente prévient les personnes situées en dessous que la plateforme va descendre, afin qu’elles puissent s’écarter.

La descente d’urgence fonctionne depuis le sol si l’opérateur ne peut pas abaisser la plateforme depuis la nacelle. Les personnes au sol doivent savoir où se trouvent les commandes de descente d’urgence et comment les utiliser. Gardez toujours la porte de la plateforme fermée, tenez-vous uniquement sur le plancher de la plateforme et ne montez jamais sur les garde-corps.

Questions sur les nacelles à ciseaux

Combien de personnes peuvent monter sur la plateforme d’une nacelle à ciseaux ?

La AS-X6, conçue uniquement pour l’intérieur, accueille jusqu’à deux personnes. La AS-X1012 accepte deux personnes en intérieur et une seule en extérieur. La charge totale doit rester dans la limite de capacité de 230 kg ou 320 kg.

Peut-on utiliser la nacelle à ciseaux en extérieur ?

La AS-X6 est réservée à un usage intérieur. La AS-X1012 peut être utilisée en extérieur avec une seule personne sur la plateforme, mais ne doit pas être levée si le vent risque de dépasser 12,5 m/s.

La nacelle à ciseaux passe-t-elle par une porte ?

La AS-X6 mesure 0,76 m de large et 1,84 m de haut avec les garde-corps repliés. La AS-X1012 fait 1,15 m de large et 1,84 m de haut garde-corps repliés. Pensez à mesurer les portes et les allées sur le trajet.

Que signifie hauteur de travail pour une nacelle à ciseaux ?

La hauteur de travail correspond à la hauteur de la plateforme augmentée d’environ 2 m, soit la portée d’une personne debout sur la plateforme. Par exemple, une plateforme à 10 m donne une hauteur de travail de 12 m.
