Équipements d’emballage industriels du carton à la palette

Les équipements d’emballage industriels de cette catégorie couvrent la sécurisation des marchandises, du carton à la palette. Le cerclage de palettes maintient la charge sur la palette à l’aide de feuillard, y compris le feuillard composite. Le banderolage de palettes stabilise les marchandises palettisées. Les machines d’emballage carton forment et ferment les cartons. Les lignes de conditionnement automatisent plusieurs étapes.

Les machines pour fermer des sacs, réaliser des packs sous film rétractable, cercler des boîtes sur table ou les étiqueter se trouvent dans la catégorie machines d’emballage. Ici sont regroupés les outils, machines et matériaux pour sécuriser une charge.

Lors de la préparation à l’expédition, chaque couche d’emballage a son rôle. Le produit est d’abord placé dans un carton, puis ces cartons sont empilés sur une palette. La palette est sécurisée par du feuillard, du film étirable ou les deux, selon le type de marchandise et la stabilité recherchée.

Vous pouvez commander le feuillard adapté à votre outil de cerclage, le film correspondant à votre banderoleuse ou l’adhésif pour votre fermeuse de cartons. Les kits regroupent un outil, du feuillard et un chariot dévidoir dans une seule commande.

Un pack sous film rétractable maintient les produits ensemble et les protège de la poussière lors de la manutention et du transport. Lorsqu’une marchandise est placée dans une boîte, celle-ci protège le contenu des chocs, le garde propre et permet l’empilage sur une palette.

Le conditionnement de fin de ligne couvre toutes les étapes après la fabrication du produit : mise en boîte, fermeture, marquage, empilage sur palette, cerclage et banderolage. Le marquage intervient après la fermeture et avant l’empilage. Les imprimantes à jet d’encre thermique, qui impriment une date ou un code lot directement sur le carton, sont listées dans une catégorie distincte.

Cerclage palette et feuillard composite : matériaux et outils

Le cerclage de palettes utilise du feuillard PET de 12 à 32 mm, du feuillard PP de 12 ou 15,5 mm, et du feuillard acier de 16 à 32 mm. Le feuillard composite comprend le feuillard composite WG de 13 à 32 mm sur mandrin 200 mm et le feuillard textile de 16 ou 19 mm sur mandrin 76 mm. Le feuillard acier est livré en couronnes de 25 kg, avec options pour 10 couronnes ou une palette de 40. Les feuillards composite et textile se ferment avec des boucles en fil métallique.

Des outils manuels, pneumatiques et sur batterie sont proposés. Le PPST-13/16 est un outil manuel pour feuillard PP, fermeture par chape métallique. Le AIR19 est un outil pneumatique pour feuillard PET et PP 13–19 mm, soudure par friction et air comprimé. Le NEO2 est un appareil sur batterie pour feuillard PET et PP 9–16 mm, livré avec batterie et chargeur. Le BO-51 est un tendeur-sertisseur manuel sans chape pour feuillard acier 13–20 mm. Le AIR Metal est un outil pneumatique pour feuillard acier 19–32 mm, fermeture par clip. Les ARCUS et COMBO sont des cercleuses palettes pour feuillard PET ou PP. Le B190 est un passe-feuillard de 1900 mm pour feuillard jusqu’à 25 mm de large.

Chaque type de feuillard est proposé avec des dimensions de couronne et de mandrin spécifiques, il faut donc adapter le feuillard à votre outil ou dévidoir. Par exemple, le tendeur manuel existe en trois tailles, 13–19, 19–25 et 25–50 mm : choisissez la taille correspondant à la largeur de votre feuillard.

Le choix du feuillard dépend de la charge. Le feuillard acier est utilisé pour les charges lourdes à arêtes vives, comme les tôles ou la pierre, car il s’allonge très peu. Le feuillard PET est choisi pour les palettes lourdes car il conserve sa tension dans le temps, ce qui convient aux marchandises qui peuvent se tasser pendant le transport. Le feuillard PP est destiné aux charges plus légères. Les feuillards composite et textile sont souples, légers et ne rouillent pas.

Le ITI 71 est un tendeur sur batterie pour feuillard composite et textile de 16 à 40 mm, livré avec deux batteries et un chargeur.

Les feuillards composite et textile se ferment avec une boucle en fil galvanisé après tension. Le kit CORD regroupe un outil manuel pour feuillard 13–19 mm, deux bobines de feuillard composite 16 mm, 1000 clips 16 mm et un chariot dévidoir. Ce kit est pratique pour un entrepôt qui débute avec le feuillard composite, car il comprend tout le nécessaire pour cercler des palettes sans achat séparé de chaque élément.

L’ARCUS est une cercleuse automatique pour palettes, pour feuillard PET ou PP 11–12 mm, avec arche de 1500 × 2200 mm entourant la palette. La COMBO est une machine semi-automatique pour feuillard PET ou PP 9–16 mm, utilisant une épée de 1000 mm pour passer le feuillard sous la palette. Le passe-feuillard B190 est une tige flexible de 1900 mm avec clip pour pousser le feuillard sous la palette sans que l’opérateur ait à se pencher.

Un chariot dévidoir comme le HC2 est conçu pour feuillard composite ou PP sur mandrin 200 mm. Il permet de dérouler le feuillard sans nœuds.

Pour les palettes lourdes, la résistance à la rupture du feuillard est un critère clé. La résistance du feuillard PET est de 440 kg pour 15,5 × 0,7 mm, 540 kg pour 15,5 × 0,9 mm, 820 kg pour 19 × 1,0 mm, 1260 kg pour 25 × 1,2 mm et 1600 kg pour 32 × 1,2 mm. Le feuillard PP de même taille a une résistance inférieure, le PET est donc choisi pour les besoins de résistance élevée.

Le feuillard composite s’utilise sur charges lourdes en alternative au feuillard acier et ne laisse pas d’arêtes vives à la coupe. Sa résistance à la rupture est de 485 kg pour 13 mm, 800 kg pour 19 mm, 1280 kg pour 25 mm et 2360 kg pour 32 mm. Le feuillard textile se ferme par boucle métallique ou nœud, mais le nœud ne convient pas au feuillard composite. Le feuillard textile n’est pas utilisé pour les marchandises à arêtes vives ou chaudes au moment du cerclage.

Tableau récapitulatif des sous-catégories d’équipements d’emballage

Le tableau ci-dessous présente les quatre sous-catégories d’équipements d’emballage, leur usage et des exemples de machines et matériaux.

Pour utiliser le tableau récapitulatif, commencez par identifier ce que vous emballez et la manière dont vous souhaitez le sécuriser. Ouvrez la sous-catégorie indiquée dans la première colonne correspondant à votre processus, comme le cerclage palette ou le banderolage palette. Chaque page de sous-catégorie présente ses produits avec des caractéristiques telles que la largeur du feuillard, le diamètre du mandrin ou le rendement de la machine, afin que vous puissiez comparer directement les détails. Le film étirable, c’est-à-dire le film, figure sur sa propre ligne car il se commande à la palette et séparément des machines.

Banderoleuses palette pour la stabilité des charges

Le banderolage de palettes utilise des machines et du film pour sécuriser les marchandises palettisées. La banderoleuse de palettes SMARTWRAP X2 PRE-STRETCH est une banderoleuse à plateau tournant avec pré-étirage motorisé, pour des charges jusqu’à 2 000 kg et une hauteur de banderolage jusqu’à 3 000 mm. La ROBI-600B est un robot banderoleur sur batterie pour palettes à partir de 600 × 600 mm, sans limite supérieure de dimensions, et une hauteur de banderolage de 2 400 mm. Le film étirable est disponible en film étirable manuel 500 mm en carton en rouleaux de 3 kg et en film étirable machine en rouleaux de 16 kg, tous deux de 500 mm de large et 23 microns d’épaisseur, vendus à la palette. Le HOLD3 est un dévidoir manuel pour film étirable de 300 à 500 mm de large sur mandrin de 76 mm, avec un taux de pré-étirage de 35 % et réglage manuel de la tension.

Les machines de banderolage palette incluent des modèles à plateau tournant comme la SMARTWRAP X2 PRE-STRETCH. Ce modèle utilise un pré-étirage motorisé à 250 %, ce qui signifie que le film est étiré avant application, permettant d’optimiser chaque rouleau. La ROBI-600B est un robot sur batterie qui se déplace autour de la palette sur place. La sous-catégorie comprend aussi des banderoleuses automatiques, en ligne, à bras tournant et des machines pour cartons selon les besoins d’emballage.

Le film manuel existe aussi en rouleaux de 5 kg.

Sur le HOLD3, la tension se règle manuellement. Cela permet à l’opérateur d’ajuster la force d’application du film sur la charge.

Le banderolage manuel de palettes est adapté pour quelques charges par jour, par exemple dans un petit entrepôt ou pour des expéditions irrégulières. Pour des volumes plus importants, une machine assure un banderolage identique de chaque palette, ce qui améliore la régularité et réduit la consommation de film par palette.

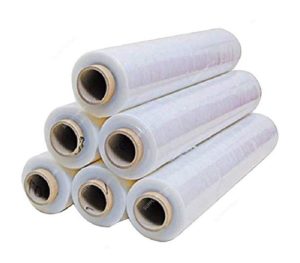

Le film manuel est proposé en rouleaux de 3 ou 5 kg, manipulables par une personne. Le film machine est fourni en rouleaux de 16 kg pour le chariot porte-film d’une banderoleuse, et existe en deux versions : Standard A et PRESTRETCH POWER.

La quantité de film utilisée par palette dépend du nombre de couches, du recouvrement des spires et du taux d’étirage appliqué. Ainsi, un même rouleau peut banderoler un nombre différent de palettes selon l’entrepôt. Les rouleaux de film doivent être stockés à l’intérieur, au sec, à l’abri de la chaleur et du soleil, dans leur carton. Manipulez les rouleaux sans abîmer les bords, car un bord endommagé peut provoquer une déchirure lors de l’étirage. Avec le HOLD3, l’extrémité du film est fixée à la charge, la tension se règle sur une molette, et l’opérateur fait le tour de la charge avec le dévidoir. À la fin, le film est déchiré contre un angle de la palette.

Formeuses, scelleuses de cartons et lignes de conditionnement

L’emballage carton comprend la formeuse de cartons automatique AUTOBOX10, la FLEX TAPE scelleuse de cartons semi-automatique pour ruban de 48 à 72 mm, et la scotcheuse automatique multiformat AUTO&FOLD-5050 pour ruban de 48 à 60 mm. Le ruban adhésif BOPP est disponible en largeur 48 mm, rouleaux de 66 m, marron ou transparent, avec 72 rouleaux par carton ou 3 024 rouleaux par palette.

En emballage industriel, les lignes de conditionnement regroupent plusieurs étapes en une seule ligne. La ligne de conditionnement de cartons LINEBOX-03 associe l’AUTOBOX10, un convoyeur à rouleaux et une scotcheuse, pour traiter jusqu’à 720 caisses par heure. La ligne de rétraction SHRINKCOMBO comprend une soudeuse latérale à 15 m/min pour des colis jusqu’à 150 mm de haut et un tunnel de rétraction à 10 m/min.

L’emballage carton commence par la formation des caisses à partir de découpes à plat. La formeuse de cartons automatique AUTOBOX10 forme la caisse et scotche le fond à un rythme de 10 à 15 caisses par minute. Après remplissage, la FLEX TAPE semi-automatique ferme les caisses avec du ruban adhésif. L’AUTO&FOLD-5050 est une scotcheuse automatique qui replie les rabats supérieurs et s’ajuste à la taille de chaque carton.

Sur la LINEBOX-03, les caisses sont remplies sur le convoyeur à rouleaux entre la formeuse et la scotcheuse.

Les convoyeurs font aussi partie de l’emballage carton. Certains déplacent les caisses entre les machines, et un convoyeur atteint l’intérieur d’un camion pour le chargement. Par exemple, un convoyeur à rouleaux peut être placé après la formeuse de cartons pour que les caisses remplies aillent directement à la scelleuse.

La façon de fermer les rabats supérieurs et la taille du carton déterminent le choix de la scelleuse. Sur la FLEX TAPE, l’opérateur ferme les rabats et règle la machine manuellement en largeur et hauteur. La TOP TAPE replie elle-même les rabats supérieurs, mais la largeur et la hauteur restent à régler à la main. L’AUTO-TAPE s’ajuste automatiquement à chaque carton pendant que l’opérateur ferme les rabats. L’AUTO&FOLD-5050 fait les deux. Les scelleuses de cartons nécessitent des caisses en carton ondulé propres, sèches et non déformées. Les cartons plastifiés ne peuvent pas être scotchés.

Le ruban Kraft est un ruban papier et peut être recyclé avec le carton, tandis que le ruban BOPP est un film plastique. Un ruban épais comme le Kraft demande plus de tension sur la tête de pose. Une ligne de conditionnement est conçue selon les plus petites et plus grandes caisses à traiter. La LINEBOX-03 accepte des cartons de 200 à 500 mm de long, 200 à 400 mm de large et 150 à 350 mm de haut, et son AUTOBOX10 mémorise jusqu’à 10 formats. Les caisses hors de cette plage nécessitent une seconde ligne ou un poste manuel. Le LOADER UL1790 dispose d’un convoyeur à bande sur châssis élévateur hydraulique, réglable en hauteur de 1 000 à 2 400 mm pour s’aligner sur le plancher du camion, et d’un convoyeur à rouleaux motorisé de 10 m en 5 sections qui pénètre dans le camion. Le chargeur fonctionne jusqu’à 30 m/min, la vitesse étant réglée par variateur de fréquence. La soudeuse latérale SHRINKCOMBO soude sur le côté du colis, donc la longueur du produit n’est pas limitée, et la soudeuse nécessite de l’air comprimé.

Feuillard, film étirable ou les deux pour palettes

Les équipements d’emballage pour palettes utilisent du feuillard, du film étirable ou les deux. Le film étirable maintient la charge ensemble et protège de la poussière et de l’humidité. Le feuillard plaque la charge sur la palette par tension. Les charges lourdes ou instables reçoivent souvent à la fois du feuillard et du film étirable.

Le film étirable recouvre toute la charge et ferme ses côtés, répartissant la retenue de façon homogène. Le feuillard, lui, plaque la charge sur la palette en quelques points.

Des caisses légères qui doivent simplement rester groupées jusqu’à l’entrepôt suivant sont souvent seulement filmées. Les charges lourdes comme les pièces métalliques ou la pierre sont mieux maintenues par le feuillard. Si seule la banderole est utilisée sur une charge lourde, la palette peut devenir instable pendant le transport.

Le feuillard plaque la charge sur la palette, tandis que le film maintient les couches ensemble et protège de la poussière. Des cornières sous le feuillard évitent qu’il ne coupe les caisses du dessus.

Si une charge rétrécit pendant le stockage, comme du bois qui sèche, un feuillard non extensible se détendra. Le feuillard PET conserve sa tension sur ce type de charge. Pour les palettes stockées à l’extérieur, le feuillard PET résiste aux UV et à l’humidité, alors que le feuillard PP peut se dégrader en usage extérieur prolongé. Le film étirable standard offre une protection UV limitée : un stockage prolongé au soleil nécessite un film stabilisé UV.

Les arêtes vives et les coins d’une charge peuvent déchirer le film étirable lors de l’emballage ou du transport. L’utilisation de cornières ou l’application de couches supplémentaires de film permet d’éviter les déchirures. Certaines filmeuses de palettes attachent le bas de la charge à la palette avec le film lui-même. Les modèles SMARTWRAP X10 PRE-STRETCH et S3 roulent le bas du film en corde, tandis que le SMARTWRAP X20 dispose d’une fonction de maintien sur la palette.

Outil manuel, outil sur batterie, machine ou ligne automatisée

Les outils manuels comme le PPST-13/16 conviennent pour quelques palettes par jour. Les outils sur batterie tels que le NEO2 se déplacent jusqu’à la palette sans tuyau. Les outils pneumatiques comme l’AIR19 nécessitent de l’air comprimé. Les machines telles que l’ARCUS et la COMBO sont prévues pour de nombreux colis par jour à un poste fixe ou en ligne. Choisissez vos équipements d’emballage selon le nombre de cartons ou de palettes à traiter et l’emplacement de l’emballage.

Pour quelques palettes par jour, les outils manuels et le film manuel sont pratiques. Ils ne nécessitent aucune alimentation à la palette et peuvent être utilisés partout dans l’entrepôt. Par exemple, l’outil de cerclage manuel PPST-13/16 s’utilise avec du feuillard PP pour sécuriser de petits lots, tandis que le film manuel sur un dérouleur comme le HOLD3 sert à filmer les palettes à la main. Cette configuration est courante dans les petits entrepôts ou pour des expéditions occasionnelles.

Si vous avez plus de palettes à emballer à différents endroits, les outils sur batterie et les robots sur batterie sont utiles. Le robot sur batterie ROBI-600B filme la palette là où elle se trouve, ce qui est pratique si les palettes sont préparées à divers endroits de l’entrepôt ou de l’atelier. Cela évite de déplacer des palettes lourdes vers une machine fixe.

Pour de nombreux colis par jour à un même endroit, on utilise une cercleuse pour palettes ou une filmeuse de palettes. Dans cette configuration, les palettes sont amenées à la machine. Pour de grandes quantités de cartons, une formeuse de caisses et une fermeuse de cartons ou une ligne complète comme la LINEBOX-03 sont utilisées.

Le NEO2 réalise jusqu’à 600 cerclages par charge et se recharge en 45 à 60 minutes. Le tendeur sur batterie ITI 71 pour feuillard textile et composite effectue environ 400 cycles par charge et se recharge en 40 minutes environ.

La cercleuse pour palettes COMBO cercle les charges à partir de 650 mm de hauteur. Pour les charges inférieures à 650 mm, le cerclage se fait avec un outil manuel, pneumatique ou sur batterie.

Ce qui influence le prix des équipements d’emballage

Le prix des équipements d’emballage dépend du type d’entraînement, du rendement et de la taille. Des kits comprenant un outil, du feuillard et un chariot-dérouleur sont également proposés. Le coût d’utilisation est déterminé par le feuillard, les clips, le film étirable et l’adhésif utilisés. Le prix de chaque modèle est indiqué sur sa fiche produit.

Pour les machines, la taille de la charge et les options disponibles influencent aussi le prix.

Le feuillard, les clips et boucles, le film et l’adhésif sont vendus à la boîte ou à la palette. Chaque fiche produit propose un bouton Demander une offre pour obtenir un devis et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

Le type de jonction influence le stock à prévoir. Les outils sur batterie et l’AIR19 soudent le feuillard PET et PP par friction, sans besoin de chapes. Le PPST-13/16 sertit une chape métallique à chaque jonction. Le BO-51 assemble le feuillard acier sans chape, tandis que l’AIR Metal nécessite un clip pour chaque jonction. Le feuillard composite requiert une boucle métallique pour chaque feuillard, et le feuillard textile une boucle métallique ou un nœud.

Les kits NEO2, JET, ARGON, GT-ONE et MB620 comprennent un outil sur batterie avec sa batterie et son chargeur, du feuillard PET ou PP et un chariot-dérouleur. Le kit AIR19 inclut l’outil pneumatique, du feuillard PET et un chariot. Les kits PPST13 et PPST16 comportent un outil manuel, du feuillard PP, des chapes et un chariot. Pour comparer les feuillards, fiez-vous au nombre de mètres par bobine, pas à la bobine elle-même. Par exemple, une bobine PET de 15,5 × 0,7 mm contient 1 750 m, tandis qu’une de 15,5 × 0,9 mm contient 1 250 m.

Liste de contrôle avant de commander des équipements d’emballage

Avant de commander des équipements d’emballage, vérifiez ce qui est emballé et son poids, le nombre de cartons ou palettes par jour, le lieu d’emballage, et la présence d’électricité ou d’air comprimé. La largeur du feuillard, le mandrin et la largeur du film doivent correspondre à l’outil, au chariot-dérouleur ou à la machine. Prévoyez un endroit sec pour stocker feuillard, film et adhésif. Chaque page de sous-catégorie présente ses produits avec leurs caractéristiques pour une comparaison rapide.

Avant de commander, décrivez ce qui est emballé, y compris la charge, son poids et la présence éventuelle d’arêtes vives ou de tassement pendant le transport.

Comptez le nombre de cartons ou palettes emballés chaque jour et notez où ils sont emballés. Cela détermine l’utilisation d’outils manuels, sur batterie ou de machines. L’emplacement influence aussi l’organisation des équipements et la planification du flux de travail.

Vérifiez les largeurs et mandrins acceptés par vos outils, chariots-dérouleurs et machines. Par exemple, si votre chariot accepte un mandrin de 200 mm, commandez du feuillard sur ce diamètre.

Le feuillard PET et PP pour le cerclage de palettes est livré sur des mandrins de 406 mm, adaptés au chariot-dérouleur 405/406 mm, qui accepte du feuillard de 10 à 19 mm de large. Le feuillard PET de 25 et 32 mm de large ne rentre pas dans cette plage.

Le feuillard pour machine se commande selon le mandrin de la machine. L’ARCUS accepte du feuillard PET ou PP de 11 à 12 mm sur mandrin de 200 mm. La COMBO est prévue pour du PET de 12 ou 15,5 mm sur mandrin de 406 mm ou du PP de 12 mm sur mandrin de 200 mm. La page feuillard PP indique le mandrin 200 mm ainsi que le 406 mm standard. Pour le feuillard acier, prévoyez des gants, une protection oculaire et une cisaille. Les bords sont coupants et un feuillard tendu peut rebondir à la coupe : coupez toujours sur le côté.

Questions sur les équipements d’emballage

Quel feuillard ou film étirable utiliser pour sécuriser une palette ?

Le film étirable maintient la charge groupée et protège de la poussière et de l’humidité ; le feuillard la fixe à la palette par tension. Les charges lourdes ou instables reçoivent souvent les deux : feuillard PET ou acier pour les maintenir et film pour solidariser les couches.

Quel feuillard convient pour les charges lourdes ?

Le feuillard acier de 16 à 32 mm et le feuillard PET jusqu’à 32 mm sont utilisés pour les charges lourdes. L’acier s’allonge très peu et convient aux charges à arêtes vives ; le PET conserve sa tension sur les palettes lourdes. Le feuillard PP est adapté aux charges plus légères.

Puis-je acheter un outil de cerclage avec feuillard et clips ?

Oui, des kits comme le kit CORD incluent un outil manuel, deux bobines de feuillard composite 16 mm, 1 000 clips 16 mm et un chariot-dérouleur. D’autres outils et feuillards peuvent être commandés séparément.

Qu’est-ce que le feuillard composite (corde) ?

Le feuillard composite WG est un feuillard souple et léger qui ne rouille pas, de 13 à 32 mm de large sur mandrin de 200 mm. Il se ferme avec des boucles métalliques galvanisées et est livré par 2 bobines en boîte ou 54 bobines sur palette.
