AS600F soudeuse en continu verticale, 0–15 m/min, sachets 120–600 mm, soudure 13 mm

AS600F soudeuse en continu verticale

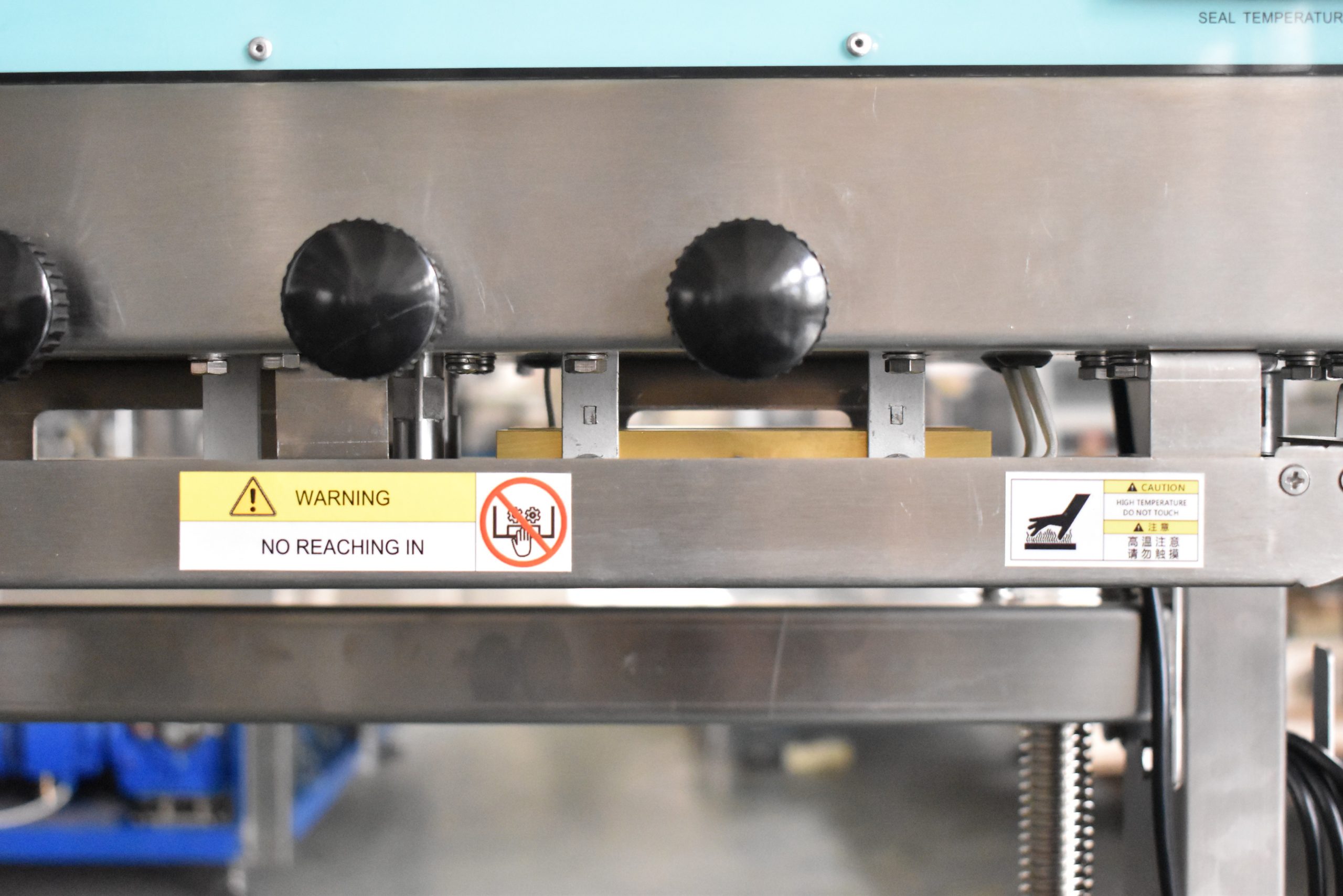

AS600F est une soudeuse en continu verticale robuste. Le sachet tient debout sur sa propre table à bande transporteuse et les bandes entraînent l’ouverture à travers un bloc chauffant, une molette de pression et un bloc de refroidissement, de sorte que la soudure est fermée et fixée avant que le sachet n’atteigne la sortie de la machine.

Elle est conçue pour les sachets qu’une soudeuse de table ne peut pas prendre : la bande transporteuse supporte 20 kg au total et 5 kg par sachet, et la hauteur de soudure est réglable de 120 à 600 mm, ce qui permet de souder aussi bien une petite pochette qu’un sac de 60 cm sur la même machine.

La soudure fait 13 mm de large. Assez large pour porter un sac plein, et la molette d’embossage imprime un motif ligné ou quadrillé. Les bandes fonctionnent à 0 à 15 m/min et la température se règle entre 0 et 300 °C.

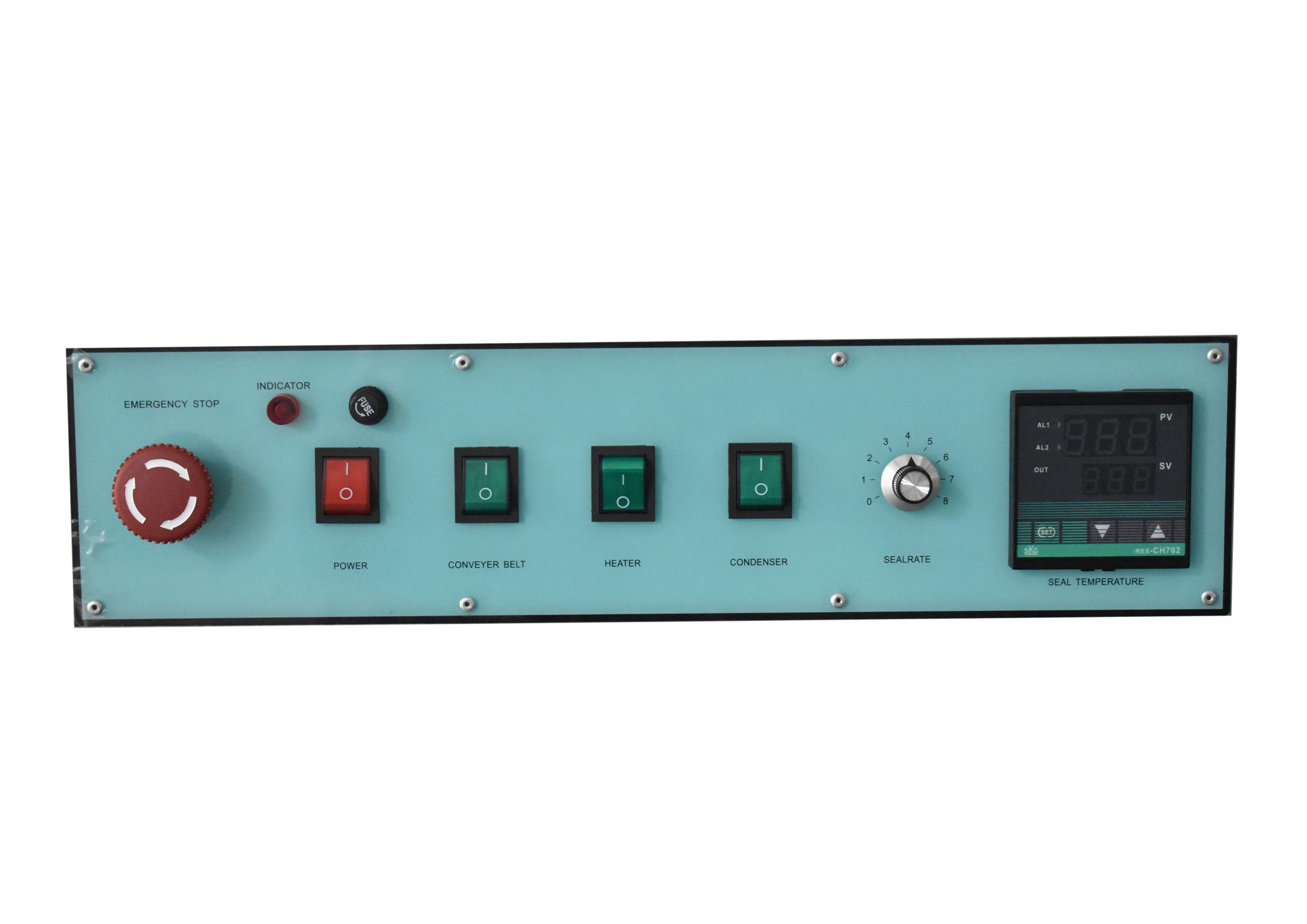

La machine mesure 1195 × 500 × 1245 mm, pèse 190 kg et fonctionne sur 220 V / 50 Hz, avec un moteur d’entraînement de 120 W et un chauffage de 400 W × 2. Le panneau comprend un arrêt d’urgence, un interrupteur pour le ventilateur et un interrupteur de chauffage séparé.

Où la soudeuse en continu verticale AS600F est utilisée

La soudeuse en continu verticale AS600F est utilisée dans les secteurs de l’agroalimentaire, l’agriculture, la chimie, la pharmacie et les biens de consommation. Elle est choisie pour le conditionnement d’aliments secs, poudres, graines, granulés, fournitures médicales et pièces industrielles. Les utilisateurs typiques sont des usines de fabrication, des sous-traitants en conditionnement et des entrepôts de distribution qui ont besoin d’une soudure régulière pour des volumes de production moyens à élevés.

La machine s’intègre dans les lignes de production où les sachets sont remplis puis soudés en séquence. Elle convient aux opérations où les sachets doivent rester debout et être soudés rapidement, comme pour l’emballage du riz, de la farine, d’engrais, d’aliments pour animaux, de résines ou de quincaillerie dans des sachets jusqu’à 5 kg.

Caractéristiques techniques

AS600F soudeuse en continu en vidéo

▶

Ce que cette machine fait qu’une soudeuse de table ne peut pas

• Sachets lourds. 20 kg sur la table et 5 kg par sachet : sacs de granulés, poudre ou pièces qu’une machine de table ne peut pas tenir.
• Sachets de 120 à 600 mm. La hauteur de soudure se règle avec un volant, donc la même machine ferme une petite pochette et un sac de 60 cm.
• Une soudure de 13 mm. Large et embossée, ce qui maintient quand on soulève un sac plein par le haut.
• Elle fixe la soudure. Après le bloc chauffant, le sachet passe dans un bloc de refroidissement, donc la soudure est ferme dès la sortie de la machine, pas plusieurs minutes après.
• Travail en continu. Les bandes fonctionnent à 0 à 15 m/min et les sachets s’enchaînent sans arrêt.
• Conçue pour une salle de conditionnement. Arrêt d’urgence, interrupteurs séparés pour le chauffage et le ventilateur, régulateur 0–300 °C, et température ambiante de 5 à 30 °C.

Fonctionnement et flux de travail avec la soudeuse en continu verticale AS600F

L’opérateur place les sachets remplis debout sur le convoyeur, en veillant à ce que l’ouverture soit droite et exempte de résidus de produit. Le convoyeur guide le sachet pendant la soudure sans soutien manuel. L’opérateur contrôle la qualité de la soudure, l’alignement du convoyeur et la position du sachet. Pour de meilleurs résultats, la température et la vitesse de soudure sont réglées en fonction du type et de l’épaisseur du film.

Équipement

• Soudeuse en continu verticale robuste, modèle FRL600A
• Largeur de soudure 13 mm, embossée
• Vitesse de soudure 0–15 m/min, réglable
• Température 0–300 °C, réglable
• Charge sur la bande transporteuse 20 kg, 5 kg par sachet
• Hauteur de soudure réglable 120–600 mm
• Film monocouche 0,04–0,20 mm
• Alimentation AC 220 V / 50 Hz, moteur 120 W, chauffage 400 W × 2
• Arrêt d’urgence, interrupteurs alimentation, chauffage et ventilateur
• Machine 1195 × 500 × 1245 mm, 190 kg
• Ambiance 5–30 °C
• Garantie 12 mois

Comment un sachet est soudé

1. Mettez la machine sous tension, activez le chauffage et réglez la température de soudure selon votre film.
2. Réglez la hauteur de la table à bande transporteuse avec le volant, pour que la soudure soit à 10 à 20 mm du bord du sachet.
3. Réglez la vitesse des bandes avec la molette ; une vitesse plus lente chauffe davantage la soudure.
4. Présentez le sachet rempli debout, ouverture entre les deux bandes de soudure.

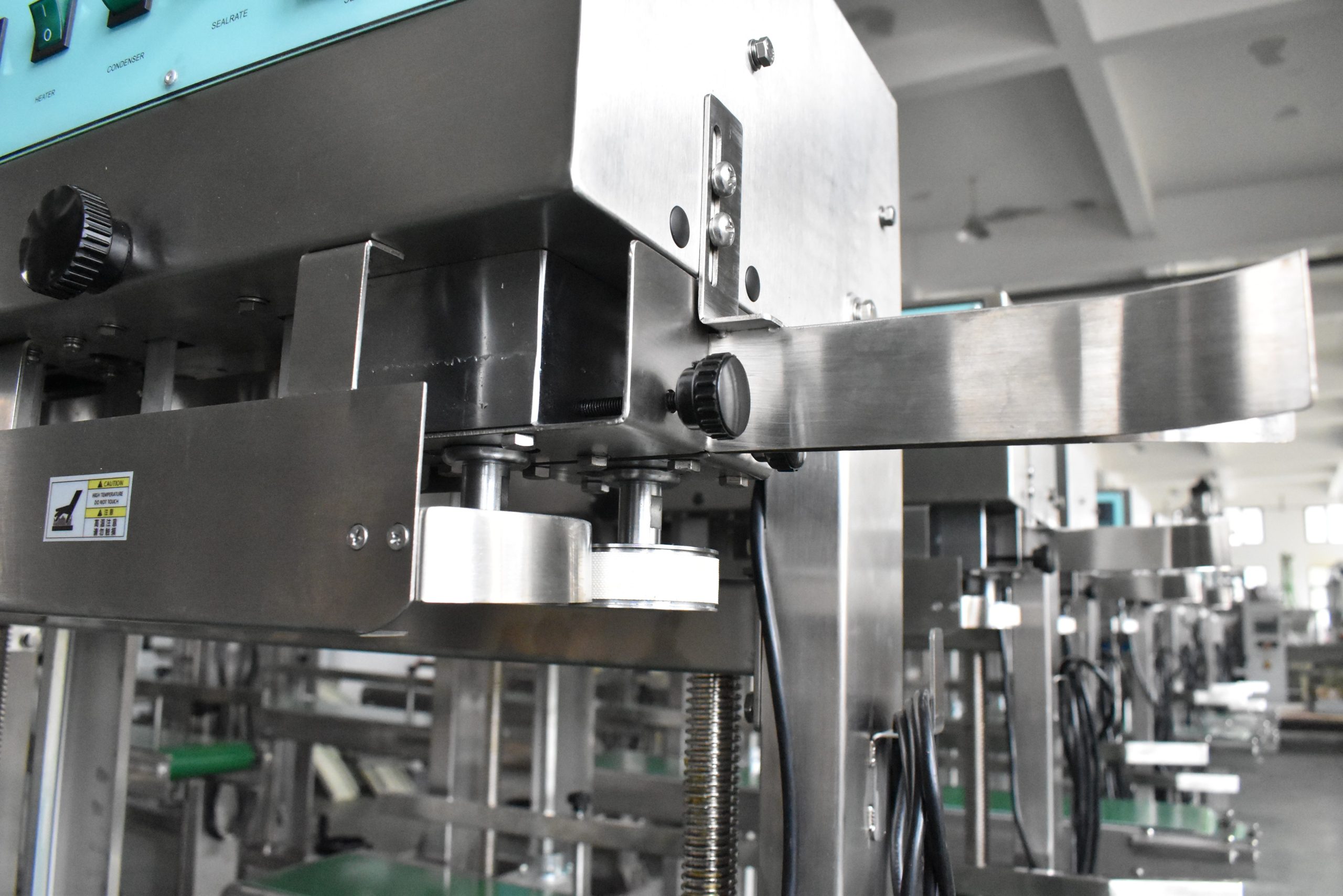

5. Le sachet passe dans le bloc chauffant, la molette de pression, le bloc de refroidissement et la molette d’embossage, et ressort soudé.

Réglages et entretien

• Température. Montez-la lentement de bas en haut jusqu’à ce que la soudure tienne. Un grand écart d’un coup brûle le film et la bande.
• Vitesse. 0 à 15 m/min. Réglez d’abord la température puis la vitesse.

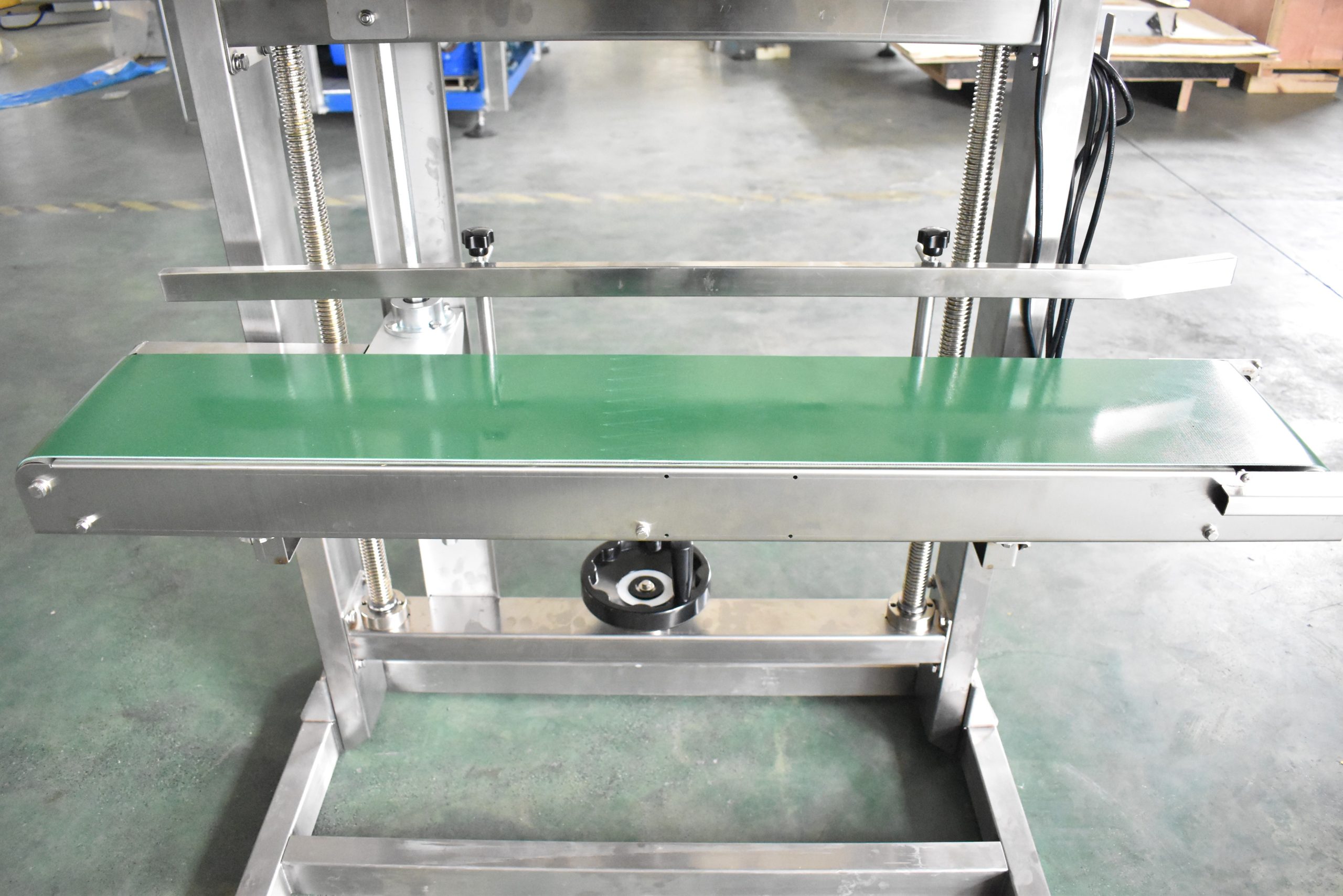

• Hauteur de table. Réglée avec le volant pour que la soudure soit à 10 à 20 mm du bord du sachet. Gardez la bande transporteuse tendue pendant le réglage.
• Ventilateur. Activez-le pour les films qui nécessitent un refroidissement rapide ; il peut rester éteint pour les sachets fins.
• Quotidien. Brossez les résidus de film sur la bande de soudure et essuyez la table à bande transporteuse. Le moteur doit tourner sans bruit anormal.
• Mensuel et annuel. Vérifiez chaque mois la bande de soudure et la bande de guidage dentée ; remplacez la brosse carbone du moteur une fois par an.

Choisir et préparer la soudeuse en continu verticale AS600F

Avant de choisir l’AS600F, vérifiez le type de sachet, le matériau du film et le flux de production. La machine convient aux films PE, PP ou multicouches dans la plage d’épaisseurs spécifiée. Les sachets doivent pouvoir tenir debout et respecter les limites de hauteur et de poids. Pour les lignes avec des sachets de tailles variables, la hauteur du convoyeur se règle avec la manivelle.

Les erreurs courantes sont l’utilisation d’une température inadaptée au film, un réglage du convoyeur trop haut ou trop bas pour le sachet, ou une surcharge du convoyeur. Pour éviter les arrêts, gardez des courroies de soudure et des balais de moteur de rechange à disposition, et formez les opérateurs à reconnaître les signes d’usure ou de mauvais alignement.

Avant de commander

Le prix est indiqué sur cette page. Une soudeuse en continu verticale s’achète selon le sachet et la cadence, vérifiez donc ces points avant de commander :

• Poids du sachet. 5 kg par sachet et 20 kg sur la table. Pour des sachets légers jusqu’à 3 kg, FS150 est plus petit et moins cher.
• Hauteur du sachet. 120 à 600 mm, réglable avec le volant.
• Film. 0,04 à 0,20 mm en monocouche, PE, PP ou multicouche.
• Impression. Ce modèle soude et embosse. Pour une date ou un numéro de lot imprimé, F150PM dispose d’une imprimante jet d’encre.
• Espace et sol. 1195 × 500 × 1245 mm et 190 kg, plus l’espace pour alimenter et retirer les sachets.
• Alimentation. AC 220 V / 50 Hz sur prise avec terre ; ambiance 5 à 30 °C.
