Banderoleuse palette SMARTWRAP X2 PRE-ETIREMENT

La banderoleuse palette SMARTWRAP X2 PRE-ETIREMENT est idéale pour l’emballage efficace de produits en gros sur une palette, grâce à un taux d’étirement élevé, une vitesse réglable, une grande capacité et un panneau de commande intelligent. L’efficacité élevée de l’emballage et le système complet de protection de la sécurité garantissent un bon rapport qualité-prix, une exécution plus rapide et de meilleure qualité, et une consommation de film réduite dans l’ensemble.

La banderoleuse palette SMARTWRAP X2 PRE-ETIREMENT à table tournante permet une utilisation et un contrôle faciles, soit automatiquement via un panneau intelligent, soit manuellement pour une gestion personnalisée. Le taux de pré-étirement de 250% permet un emballage plus serré de l’emballage avec une consommation de film plus faible mais des performances tout aussi élevées. La hauteur d’emballage de 2200 mm et le plateau tournant de 1500 mm de large permettent d’emballer des colis longs et volumineux avec un poids de charge maximal de 2000 kg. Grâce au système de film à force constante, le film est toujours réparti de manière égale, tandis que le dispositif de pré-fixation du film garantit une grande efficacité de l’emballage.

Informations essentielles sur la banderoleuse palette SMARTWRAP X2 PRE-ETIREMENT :

• Diamètre du plateau tournant 1500mm
• Hauteur maximale de la palette : 2200 mm
• Poids maximal de la palette : 2000kg
• Taux de pré-étirement de 250%, ce qui permet de réduire les coûts d’emballage
• Système de film à force constante
• Dispositif de pré-fixation du film, haute efficacité d’emballage
• Panneau de commande X-Line
• Système de protection complet

Caractéristiques de la banderoleuse palette SMARTWRAP X2 PRE-ETIREMENT

Économie de la consommation de film

• Taux de pré-étirement maximal jusqu’à 350%
• Valeur maximale de chaque mètre de film étirable
• Film étirable constant standard

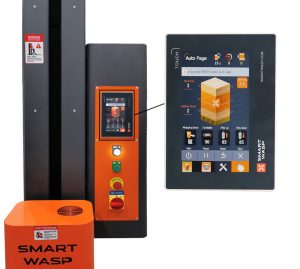

Écran tactile intelligent

Elle est conçue de manière autonome et dispose de systèmes de télémaintenance, de dépannage et de fonctions de démarrage. Un fonctionnement plus pratique, une maintenance plus facile. SMARTWRAP prend pleinement en compte la sécurité de l’opérateur.

La banderoleuse palette est construite avec des composants de haute qualité

• Écran tactile X-Line
• PLC X-Line

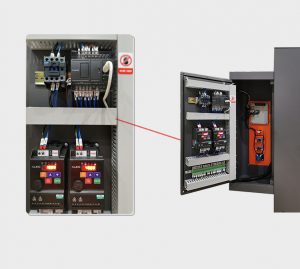

• Onduleur X-Line
• Détecteur de proximité SICK
• Capteur photoélectrique AUTONICS
• Bornier WEIDMULLER

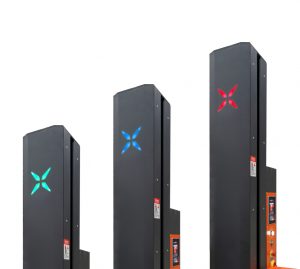

Indicateur de sécurité LED tricolore

Prêt à marcher – Bleu
En cours de travail – Vert
Alarme – Rouge

Vue du sol de la banderoleuse palette SMARTWRAP X2 PRE-STRETCH

Avantages de la banderoleuse palette SMARTWRAP X2 PRE-STRETCH :

• Le taux de pré-étirement de 250% permet de mieux emballer le paquet tout en consommant moins de film et en offrant un niveau de performance tout aussi élevé
• Panneau de commande intelligent à écran tactile
• Construite avec des composants de haute qualité
• Indicateur de sécurité LED tricolore – indique l’état de la machine
• Consommation de film réduite
• Système de film à force constante
• Conformité aux exigences de sécurité les plus strictes, certificat CE
• Caractéristiques de sécurité avancées
• Garantie de 12 mois après l’installation

Fonctionnalités de la banderoleuse palette SMARTWRAP X2 PRE-STRETCH :

• Nécessite une alimentation électrique monophasée avec mise à la terre
• Facilité d’installation et de chargement des marchandises
• Fonctionnement et dépannage à distance et manuel
• Système de capteurs et d’accès avancé
• Nettoyage et entretien faciles

Normes et directives de sécurité des filmeuses sous film étirable

La machine est conforme aux exigences de la directive sur les machines 2006/42 / CE et aux exigences légales :

• Directive sur les machines : 2006/42/CE
• Directive basse tension : 2014/35/EU
• Directive CEM : 2014/30/EU

Garantie

Le système intelligent de filmage de palettes SMARTWRAP X2 PRE-ETIREMENT bénéficie d’une garantie de 12 mois après l’installation, à l’exclusion des composants et des éléments électriques qui s’useraient au cours d’une utilisation normale.

Mesures de sécurité de la banderoleuse palette SMARTWRAP X2 PRE-STRETCH

La machine d’emballage à plateau tournant dispose des fonctions de sécurité suivantes :

• Bouton d’arrêt d’urgence
• Étiquettes de sécurité et instructions
• Interrupteur de protection anti-chute du chariot de film
• Fil de terre
• Verrouillage anti-chute

Principe de fonctionnement de la banderoleuse palette SMARTWRAP X2 PRE-STRETCH

La banderoleuse palette fonctionne selon le principe de base suivant :

1. Les marchandises sont transportées vers la machine par un chariot élévateur à fourche.
2. Une fois que la tête du film est fixée manuellement à la surface des marchandises, la machine démarre et les marchandises commencent à tourner.
3. Pendant le processus d’emballage, le film se déplace en mouvement ascendant autour des marchandises.
4. Lorsque le chariot du film arrive en bas, le plateau tournant décélère et s’arrête après avoir terminé l’emballage.
5. À la fin du cycle d’emballage, la machine revient à l’état d’attente.

Transport, stockage et préparation de la banderoleuse palette SMARTWRAP X2 PRE-STRETCH

Pour déplacer la machine, il faut la soulever par le bas à l’aide d’un chariot élévateur et la transporter jusqu’à son nouvel emplacement.
La machine doit être stockée dans un endroit propre et sec. Ne placez rien au-dessus de la machine.

Confirmation au sol
Le sol doit pouvoir supporter le poids de la machine, sa charge maximale et son impact :
Capacité portante du sol ≥ (poids total de l’équipement + poids des marchandises) x 1,5.

Raccordement électrique
Le système nécessite une alimentation électrique monophasée spécifique avec mise à la terre.
220V/AC 10A 50/60Hz 1PH

Nettoyage
Nettoyez la banderoleuse palette SMARTWRAP X2 PRE-STRETCH avec un chiffon sec ou un détergent doux. N’utilisez jamais de solvants, d’essence, etc. pour nettoyer la machine.

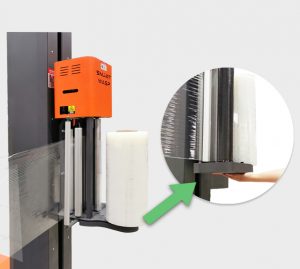

Nettoyez les rouleaux du chariot à film en frottant la surface du rouleau avec de l’alcool pour rétablir l’adhérence entre le rouleau et le film.

Fonctions de la banderoleuse palette SMARTWRAP X2 PRE-STRETCH :

En plus de toute une série de fonctions en mode automatique, la machine permet aussi un fonctionnement manuel et la modification des paramètres de l’administrateur :

• État de l’équipement/du dispositif (informations sur le dispositif, informations sur la production)
• Réglages des paramètres (Temps de démarrage lent, force de démarrage lent de l’emballage, vitesse de la table tournante au démarrage, délai de descente, délai d’alarme de rupture de film, alarme de bouclier de rupture de film…)
• Interface à choix multiples (Interface de surveillance des E/S, sélection de la langue, page d’aide)
• Heure du système
• Paramètres du mot de passe utilisateur
• Page d’accueil
