FLEX BOX Formeuse de carton semi-automatique

FLEX BOX Formeuse de carton semi-automatique

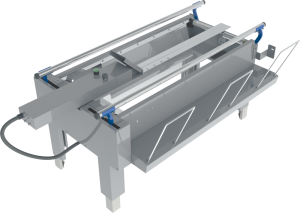

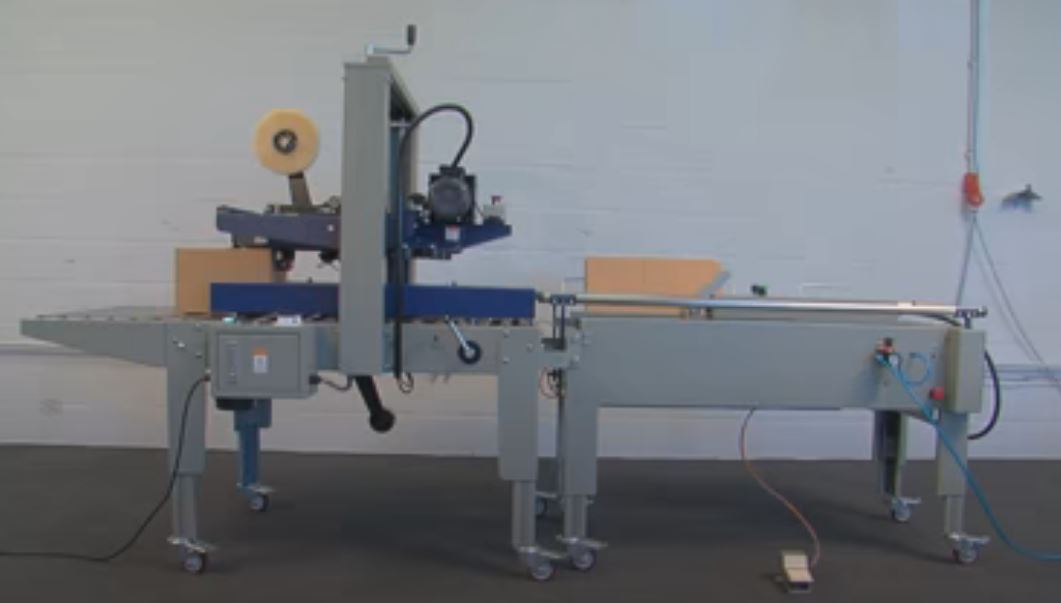

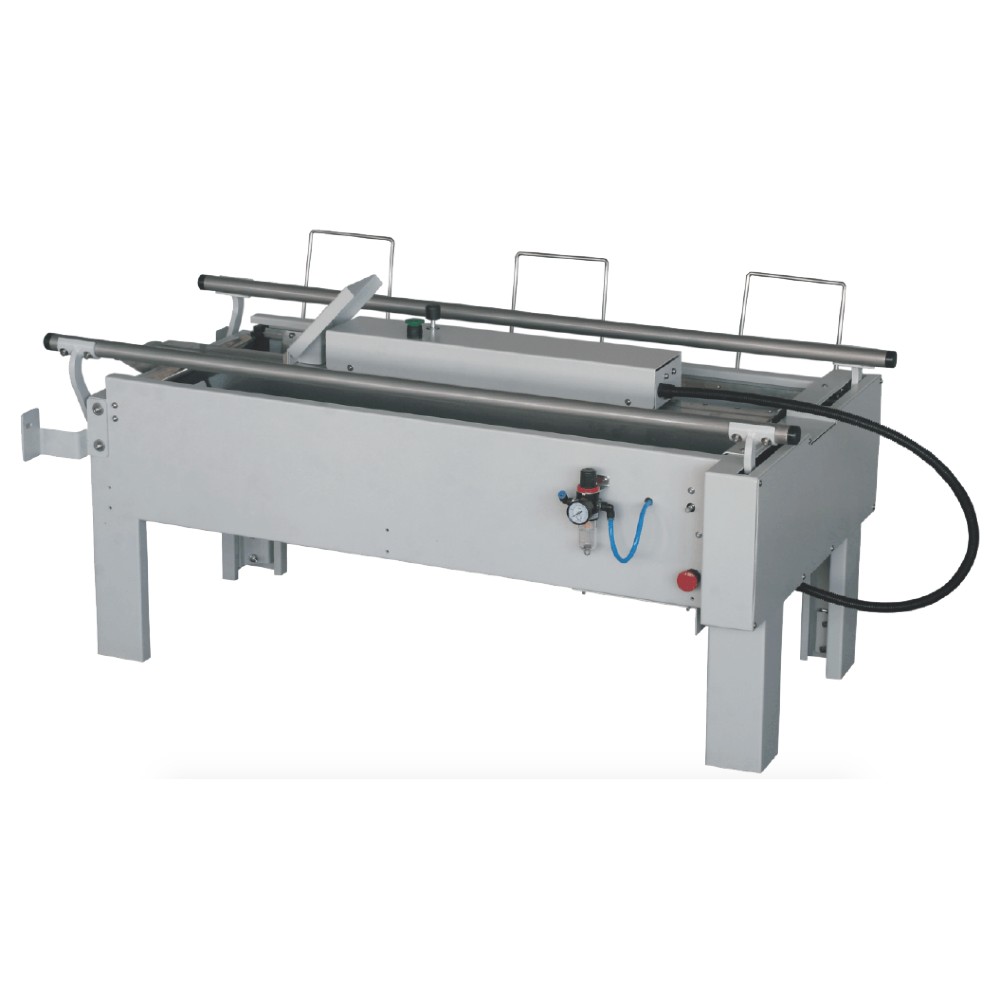

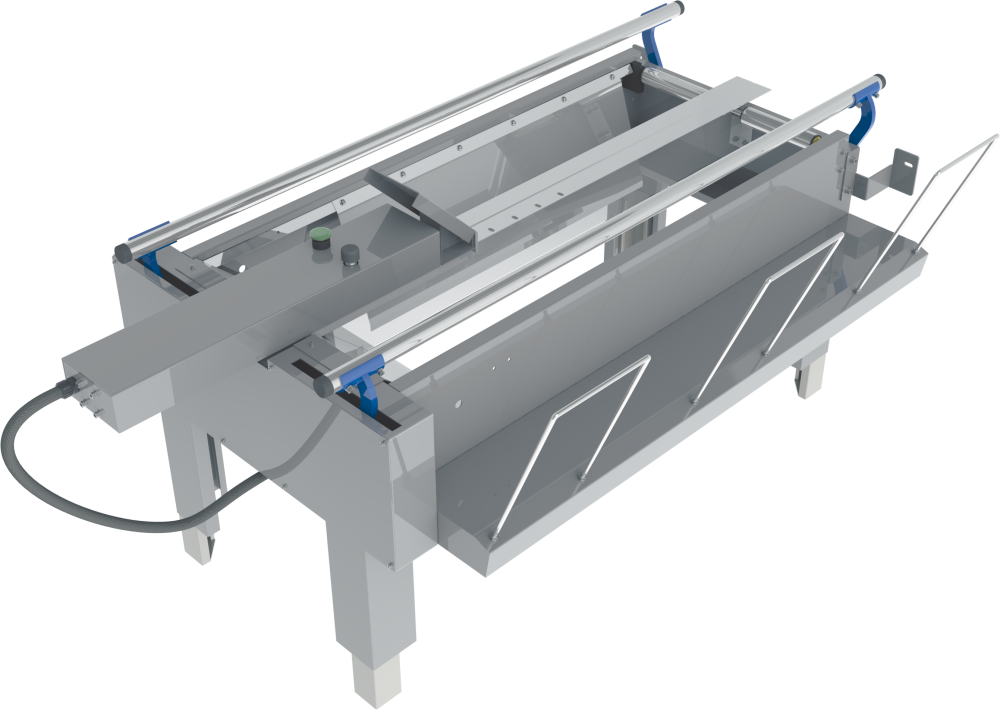

La formeuse de carton FLEX BOX pliera votre carton ou votre boîte et accélérera le processus de création du carton et de la ligne d’emballage. Elle a la capacité de créer jusqu’à 7 cartons par minute. La formeuse de carton FLEX BOX est réglable et peut être utilisée pour différentes tailles de carton L(200-600)×l(150-480)mm×H(120-500)mm. La formeuse de carton FLEX BOX plie la partie inférieure du couvercle du carton. L’opérateur place le carton sur la machine, plie manuellement le rabat avant inférieur, puis la planche de poussée plie le rabat arrière inférieur. Lorsque le carton appuie sur le tableau de distribution, le pliage des rabats latéraux est effectué par les vérins pneumatiques. L’opérateur place les marchandises et plie les couvercles supérieurs du carton. Le dispositif de poussée envoie ensuite le carton à une scelleuse de cartons pour sceller le haut et le bas du carton. Cette machine peut fonctionner avec FLEX TAPE Scelleur de carton semi-automatique. La hauteur de la table de travail est réglable de 700 mm à 800 mm. Les dimensions de la formeuse de carton FLEX BOX sont 1500 x 900 x 780 mm (sur support) / 880 mm (sur roulettes) et elle pèse 130kg. Elle utilise la pression de l’air pour pousser le carton le long de la ligne d’emballage.

Caractéristiques de la formeuse de carton semi-automatique FLEX BOX :

La formeuse de carton FLEX BOX est une machine semi-automatique qui permet de retirer le carton vierge du magasin intégré et de le placer manuellement dans la machine. Après l’installation, elle est pliée et maintenue sur le dessous au moyen de deux plieuses à valve pneumatique. Ensuite, vous pouvez facilement remplir le carton sans qu’il ne tombe. En actionnant un bouton-poussoir ou une pédale, le carton est poussé pneumatiquement hors de la machine vers une scelleuse de cartons reliée à celle-ci, qui l’enrobe immédiatement de ruban adhésif. La machine a de nombreuses applications dans l’industrie des fibres chimiques, du séchage du tabac, de la pharmacie, de l’édition, de la climatisation, des appareils ménagers, de la céramique, du travail à chaud, etc.

Vidéo de la formeuse de carton semi-automatique FLEX BOX

▶

Comment fonctionne la formeuse de carton semi-automatique FLEX BOX ?

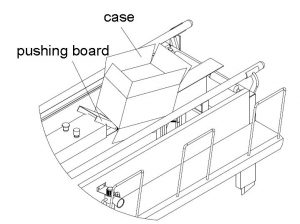

L’opérateur ouvre un carton vide et plie la couverture avant. La couverture arrière est pliée à partir d’un angle de biseau de 45° en poussant la planche.

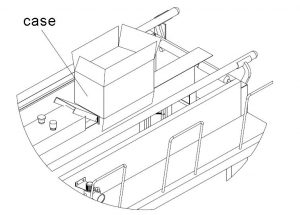

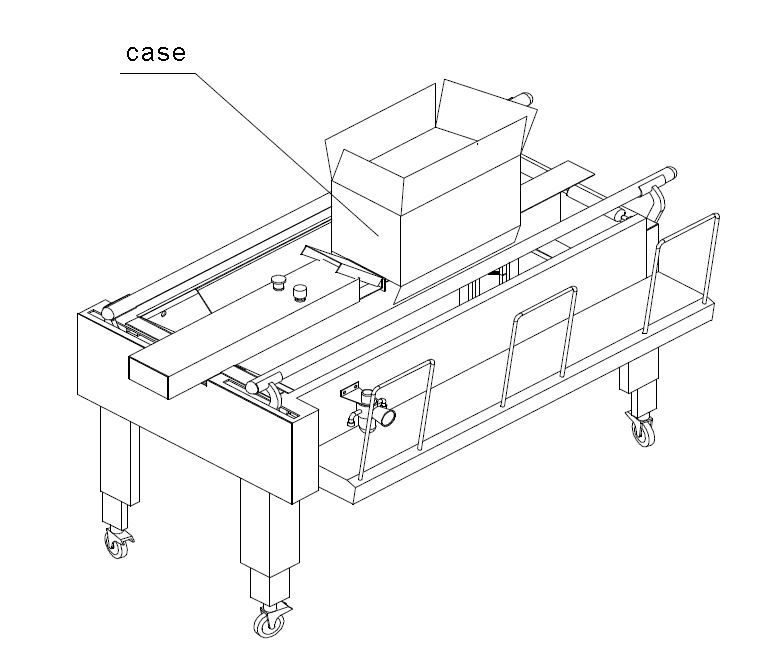

L’opérateur place le fond du carton sur le rail de guidage central de la formeuse de carton.

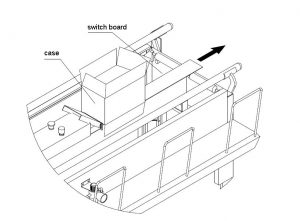

L’opérateur déplace le carton dans le sens de la flèche vers les couvercles inférieurs droit et gauche pour toucher le tableau de distribution situé en bas.

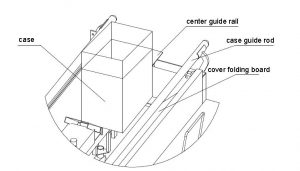

Le cylindre inférieur pousse la tige de guidage du carton et se déplace vers l’avant jusqu’au rail de guidage central pour serrer le carton. En même temps, deux cylindres font tourner la planche de pliage des couvercles droit et gauche de la direction verticale vers le niveau, ce qui permet de plier les couvercles inférieur droit et gauche. Les produits sont placés dans le carton une fois le pliage terminé.

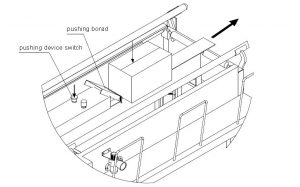

Comme le montre le schéma, l’opérateur plie les couvercles supérieurs du carton et appuie, puis appuie sur l’interrupteur du dispositif de poussée (ou pédale). Le dispositif de poussée à entraînement cylindrique pousse le carton rempli de produits dans la scelleuse de cartons pour sceller le carton.
