SMITH Gerbeur embarqué autonome 500kg 1500mm

Le gerbeur embarqué autonome convient au chargement et au déchargement ainsi qu’à la manutention de marchandises avec des plateaux, et peut transporter des véhicules vers le haut et vers le bas avec les marchandises. Il se caractérise par sa petite taille, son fonctionnement souple, ses excellentes performances et sa commodité. Le chariot élévateur automatique est composé d’un vérin de levage, de composants de colonne de cadre de porte intérieure et extérieure, d’un cadre, d’un siège de porte mobile, d’une fourche de levage, d’une poignée, d’une alimentation électrique et d’autres composants électriques.

Le gerbeur embarqué autonome SMITH est un équipement logistique polyvalent et efficace conçu pour rendre les tâches de manutention plus faciles et plus sûres. Avec une capacité de charge maximale de 500 kg et une hauteur de levage de 1500 mm, ce gerbeur est idéal pour les camions et les fourgons de livraison. L’une des principales caractéristiques du gerbeur embarqué autonome SMITH est son mécanisme d’auto-élévation. Ceci signifie que le gerbeur peut se soulever tout seul dans le fourgon ou le camion. Le mécanisme d’auto-élévation rend aussi le gerbeur SMITH plus ergonomique et plus convivial. Les livreurs n’ont plus besoin de forcer leur dos ou leurs bras pour soulever des charges lourdes, ce qui peut réduire le risque d’accidents du travail et améliorer la productivité.

De plus, la conception compacte du gerbeur et son faible rayon de braquage le rendent facile à manœuvrer dans les espaces restreints, tels que les allées étroites ou les zones de stockage encombrées. Un autre avantage du gerbeur embarqué autonome SMITH est sa durabilité et sa fiabilité. Le gerbeur est fabriqué avec des matériaux de haute qualité, tels que l’acier et l’aluminium, qui peuvent résister à une utilisation intensive et à des environnements difficiles. Le système hydraulique est aussi conçu pour ne pas nécessiter d’entretien, ce qui signifie que les opérateurs peuvent se concentrer sur leurs tâches sans se soucier des temps d’arrêt ou des réparations. En termes de sécurité, le gerbeur embarqué autonome SMITH est équipé de plusieurs fonctions qui protègent à la fois l’opérateur et la charge.



Applications du gerbeur embarqué autonome

Le gerbeur embarqué autonome convient à divers camions et fourgons de livraison, y compris les wagons, les camionnettes et les remorques porte-conteneurs.



Dimensions et fonctionnalités principales du gerbeur embarqué autonome SMITH

• Longueur totale : 1555 mm
• Largeur totale : 790 mm
• Hauteur totale : 1817 mm
• Rayon de braquage min. : 1120mm
• Taille de la fourche : 540*1150mm
• Contrôleur Curtis
• Batterie (2*12V/75AH)
• Temps de charge : 7-8 heures
• Durée de fonctionnement : 50 cycles de travail (chargement et déchargement avec charge appelés 1 cycle)



Vidéo du gerbeur embarqué autonome SMITH



Fonctionnalités principales du gerbeur embarqué autonome SMITH

• Système de commande à double circuit d’huile : Le gerbeur électrique intègre un système de commande à double circuit d’huile, qui permet un contrôle précis des mouvements. Le mouvement bidirectionnel de la tige du piston du vérin est une caractéristique essentielle, qui garantit l’adaptabilité à divers scénarios opérationnels.
• Cadre de porte intérieur indépendant : L’autonomie du cadre intérieur de la porte est une caractéristique distinctive. Relié directement au boulon de la fourche, son mouvement vertical élimine la nécessité de transférer des planches à rouleaux, ce qui rationalise le processus de levage.
• Siège de porte mobile : Le siège de la porte, conçu pour un mouvement relatif avec le levage du rayonnage ou de la fourche, se déploie lorsque les marchandises atteignent la hauteur de la plate-forme. Ce cycle continu améliore l’efficacité opérationnelle.



Fonctionnalités du gerbeur embarqué autonome SMITH

1. Fonctionnalité polyvalente: Intègre des capacités de transport, d’empilage et d’escalade pour une solution de manutention multifonctionnelle.
2. Chargement et déchargement efficaces: Peut monter dans le chariot, ce qui en fait un assistant précieux pour les conducteurs de voitures et de camions lors de la manutention des marchandises.
3. Léger et convivial: Conçu pour être facile à utiliser grâce à sa construction légère, il assure une expérience confortable à l’utilisateur.
4. Manœuvrabilité améliorée: Équipé de pieds de support dotés d’une roue de guidage pivotante, facilitant la poussée en douceur de l’équipement dans le chariot. De plus, il utilise un cylindre à double articulation pour des mouvements de verrouillage et de levage en alternance.



Caractéristiques du gerbeur embarqué autonome SMITH 500kg 1500mm

Modèle	SXCDS0515
Capacité	500	Q(Kg)
Centre de charge	400	C(mm)
Type de levage	Electrique
Type de fonctionnement	Walkie
Matière	Nylon/PU
Empattement	850	y(mm)
Empattement avant	380	W1(mm)
Empattement arrière	672	b10(mm)
Quantité de roue directrice/roulement/équilibre	2/2/6
Taille de la roue porteuse	Φ80×50	mm
Taille de la roue directrice	Φ100×45	mm
Taille de la roue d’équilibrage	Φ40×30	mm
Taille de la roue auxiliaire	Φ30×30	mm
Hauteur min. de la fourche	90	mm
Hauteur max. de la fourche	1300	h3(mm)
Largeur extérieure de la fourche	540	W3(mm)
Largeur intérieure de la fourche	220	mm
Longueur de la fourche	1150	L(mm)
Taille de la fourche simple	160X60	e/s(mm)
Longueur totale	1555	L1(mm)
Largeur totale	790	W(mm)
Hauteur totale	1817	H1(mm)
Hauteur totale (après l’étagère de rangement)	3070	H4(mm)
Rayon de braquage min.	1120	Wa(mm)
Vitesse de levage (en charge/à vide)	70/100	mm/s
Vitesse de descente (en charge/à vide)	100/80	mm/s
Moteur de levage	12/0,8	Kw
Capacité de la batterie	12/33	V/Ah
Poids de la batterie	10	Kg
Poids net	235	Kg



Courbe de levage du gerbeur embarqué autonome SMITH :



Avantages du gerbeur embarqué autonome SMITH :

1. Équipement logistique polyvalent :
   • Combine les fonctions de gerbage et de levage pour une manutention efficace des matériaux.
2. Conception de précision :
   • Contient des composants essentiels tels qu’un mécanisme de levage, un châssis robuste et une poignée CURTIS.
3. Compact et efficace :
   • Taille compacte, fonctionnement souple et excellentes performances pour divers besoins de manutention.
4. Mécanisme d’auto-levage :
   • La capacité unique d’auto-levage améliore l’ergonomie et la convivialité.
5. Idéal pour les fourgons et les camions :
   • La capacité de charge maximale de 500 kg et la hauteur de levage de 1500 mm conviennent aux véhicules de livraison.
6. Maniabilité dans les espaces restreints :
   • Conception compacte et faible rayon de braquage pour une navigation aisée dans les espaces restreints.
7. Construction durable et fiable :
   • Construit avec des matériaux de haute qualité tels que l’acier et l’aluminium pour une plus grande longévité.
8. Système hydraulique sans entretien :
   • Conçu pour minimiser les temps d’arrêt et les réparations, permettant aux opérateurs de se concentrer sur leurs tâches.
9. Système de commande à double circuit d’huile :
   • Permet un contrôle précis des mouvements grâce à la tige de piston du vérin bidirectionnel.

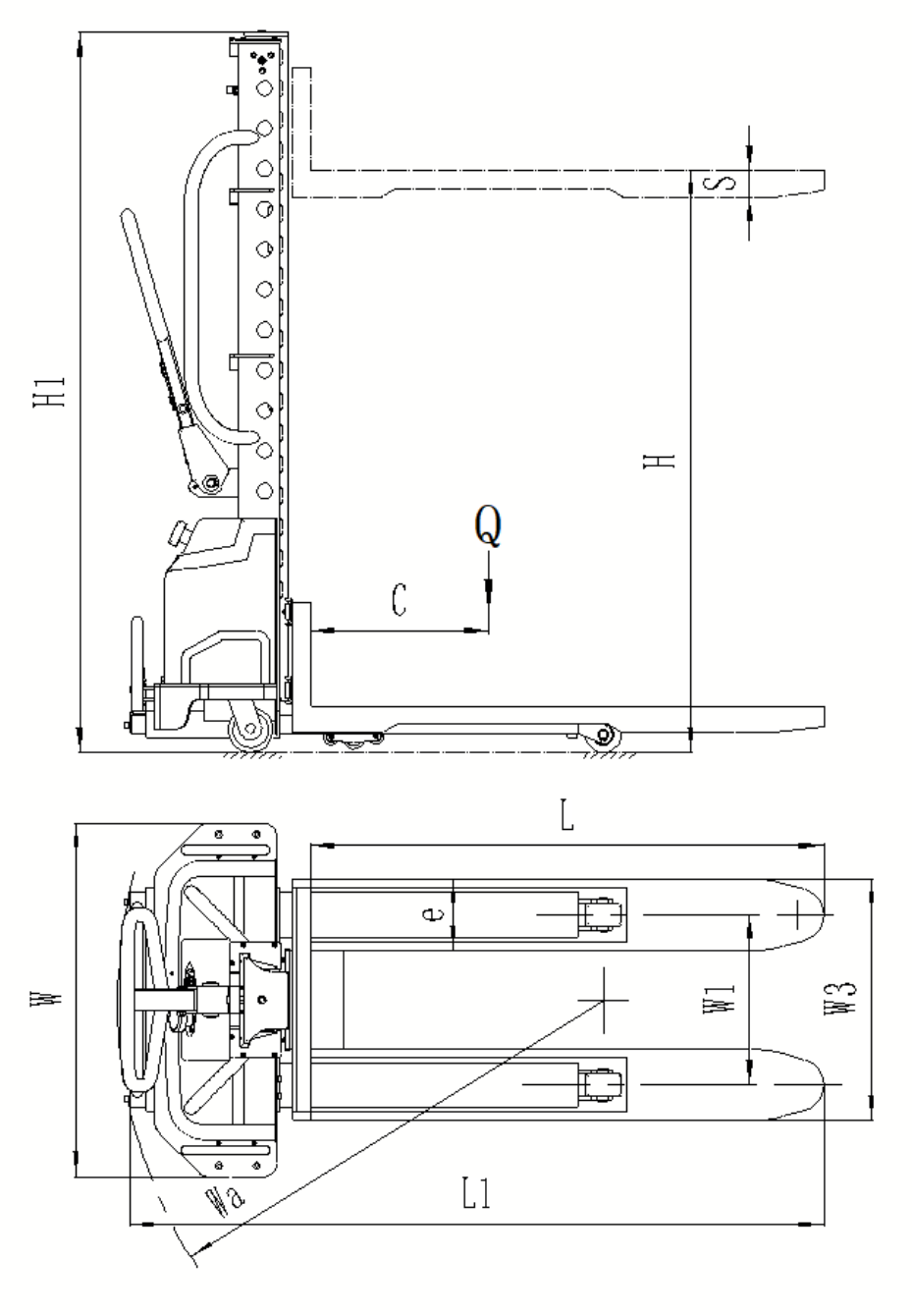

Dimensions du gerbeur embarqué autonome SMITH 500kg 1500mm



Comment fonctionne le gerbeur embarqué autonome SMITH ?

Procédure de chargement et de déchargement d’une cargaison à l’aide d’un gerbeur embarqué autonome :

Avant l’opération :

• Veillez à ce que le poids de la charge ne dépasse pas la capacité de charge du gerbeur embarqué autonome
• Insérez la fourche du chariot élévateur dans l’espace situé sous le plateau, en la positionnant de manière à ce que la charge soit centrée dans le centre de charge
• Appuyez sur le bouton supérieur (à droite) pour soulever légèrement la charge, puis relâchez le bouton pour tirer le chariot élévateur
• Veillez à ce que le montant de la porte du chariot élévateur se trouve à moins de 80 mm du bord du chariot, en évitant les parties accessoires du chariot



Chargement de marchandises dans le véhicule :

a. Approche du véhicule :

• Positionnez le gerbeur embarqué autonome sur le côté du véhicule de livraison
• Veillez à ce que la tête de la fourche à marchandises se trouve à au moins 10 cm du véhicule
• Appuyez sur le bouton d’élévation pour soulever la charge

b. Placement des marchandises dans le wagon :

• Après avoir soulevé les marchandises légèrement au-dessus de la plateforme du véhicule, relâchez le bouton d’élévation
• Poussez lentement le gerbeur embarqué autonome dans le véhicule
• Veillez à ce que le montant de la porte du chariot élévateur se trouve à moins de 80 mm du bord du chariot, en évitant les parties accessoires du chariot





c. Traction de la plateforme :

• Appuyez sur le bouton de descente pour abaisser la fourche jusqu’à la plateforme du véhicule
• Soulevez le support jusqu’à ce que le siège de la porte soit à plus de 5 cm du sol
• Tenez le gerbeur et tirez la plateforme sur le gerbeur jusqu’à la butée



d. Levage du cadre et du siège de la porte :

• Tenez le cadre d’une main
• Appuyez sur le bouton de chute pour soulever le cadre et la plateforme du gerbeur



e. Accès à la plateforme et aux roues :

• Lorsque le cadre atteint le point d’arrêt supérieur, relâchez le bouton de descente
• Poussez la plateforme de manière à ce que la roue de guidage pénètre dans le véhicule

f. Pousser le gerbeur électrique dans le véhicule :

• Appuyez sur le bouton d’élévation pour soulever légèrement les marchandises
• Poussez le support pour faire entrer la roue universelle dans l’habitacle du véhicule



g. Parking et dernières étapes :

• Appuyez sur le bouton de descente pour abaisser la fourche sur la plateforme du véhicule



Instructions pour la sortie du chariot et du gerbeur :

Avant de sortir :

a. Positionnement du chariot élévateur :

• Appuyez sur le bouton d’élévation pour soulever la fourche jusqu’au bord du véhicule

Sortie du véhicule :

b. Déplacement du chariot élévateur :

• Déplacez lentement le chariot élévateur vers la sortie du véhicule
• Appuyez sur le bouton de descente pour abaisser la fourche jusqu’à la plateforme

c. Abaissement du support :

• Soutenez le cadre et sortez la plateforme du gerbeur, en la positionnant d’avant en arrière
• Appuyez sur le bouton de montée pour abaisser le cadre



d. Pousser le siège de la portière dans le siège arrière :

• Lorsque le cadre est à plus de 5 cm du sol, desserrez le frein et poussez la plateforme vers l’avant



Sortie du chariot et dernières étapes :

e. Sortie du chariot :

• Appuyez sur le bouton de montée pour abaisser le support et le siège de la porte au sol
• Relevez légèrement la fourche de chargement
• Déplacez le chariot élévateur pour sortir du véhicule de livraison

Remarque :

• Assurez-vous toujours que la zone est libre de tout obstacle avant de déplacer le gerbeur
• Respectez toutes les consignes de sécurité figurant dans le manuel du fabricant



Gerbeur embarqué autonome

Dépassant les limites d’un gerbeur ou d’un hayon élévateur conventionnel, le SMITH représente une avancée remarquable en matière d’équipement de levage. Fusionnant les avantages inhérents aux deux, cette machine innovante offre une solution complète qui permet non seulement de réaliser des économies substantielles, mais aussi d’améliorer l’efficacité opérationnelle. Sa conception intégrée permet d’éviter l’utilisation d’équipements de levage supplémentaires, de rationaliser considérablement le processus de chargement et, notamment, d’éliminer la nécessité de manipuler des palettes doubles. Le SMITH, reconnu pour son interface conviviale, ne se contente pas d’accélérer les opérations, il atténue aussi les contraintes physiques et la fatigue du personnel, réduisant ainsi considérablement la probabilité de blessures professionnelles, en particulier celles qui touchent le dos.

Ce qui distingue le SMITH, c’est qu’il est le seul gerbeur/chargeur élévateur semi-électrique à pouvoir s’élever de manière autonome dans et hors des véhicules de livraison. Cette caractéristique distinctive rend superflue la dépendance aux camions spécialisés ou les dépenses associées à l’équipement de chariots élévateurs. De plus, il n’est plus nécessaire de transporter des transpalettes séparés.

Conçu pour être compatible avec les palettes à fond ouvert, les patins et les caisses, le SMITH est le choix optimal pour le transport sans rupture d’une gamme variée d’articles lourds. Des équipements médicaux et de bureau aux produits blancs et aux appareils UPS, le SMITH incarne la fusion de la commodité, de l’efficacité et de la polyvalence, redéfinissant le paradigme des opérations de manutention des entreprises.
